莲花村无负压变频供水泵房成套设备

文章出处:人气:20发表时间:2025-5-15 14:33:05

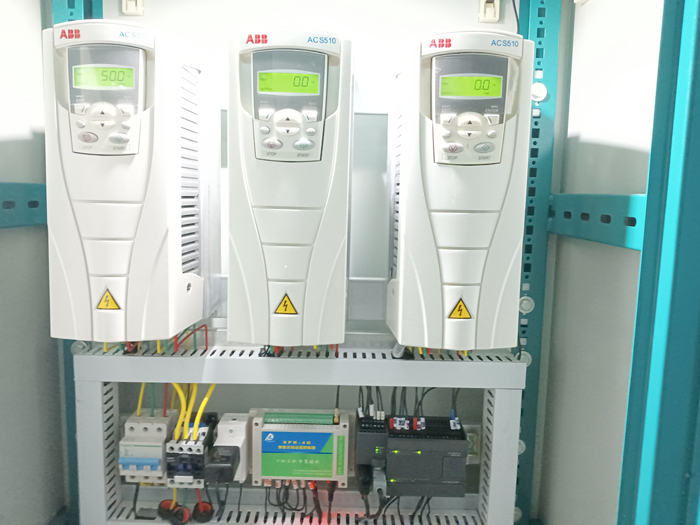

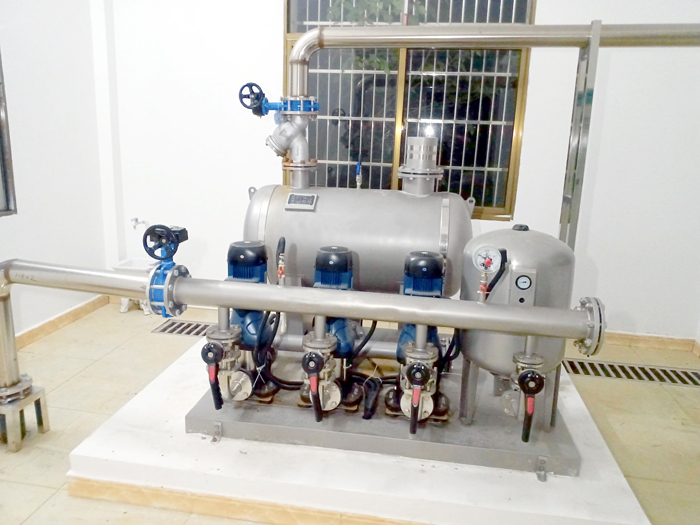

        莲花村无负压变频供水泵房设备是采用一种新型的供水设备,它可以直接与自来水管网连接,在市政管网压力的基础上直接叠压供水,可有效避免对市政管网产生负压,具有高效节能、环保稳定等特点,广泛应用于农村二次转压泵房、城市供水、建筑给排水等领域,该无负压转压泵房选用3台杭州南方泵业不锈钢立多级离心泵,型号CR10-4 流量:10立方每小时,扬程:34米功,功率:1.5KW ,选用一台直径800mm无负压稳流罐,100L隔膜式气压罐,配套一台智能变频恒压供水控制柜,变频柜配备了3台ABB ACS510 变频器,一台西门子可编程控制器,7寸昆仑通态触摸屏,带4G 智能远程监控,实时监测现场设备运行情况。


一、设备组成

无负压变频供水成套设备主要由以下核心部件构成:

  1. 水泵机组

    • 选用三台杭州南方泵业不锈钢立式多级离心泵,具备高效节能、运行稳定的特点,可根据用水需求自动调节转速。

    • 配置3多台水泵二用一备循环控制方式,通过变频控制实现轮换运行,延长设备寿命。

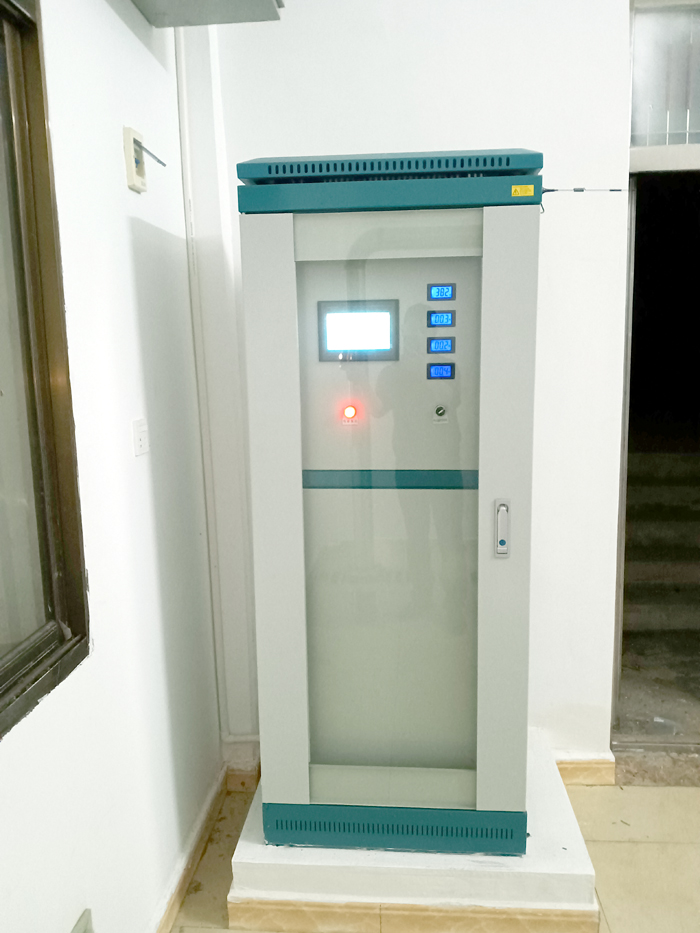

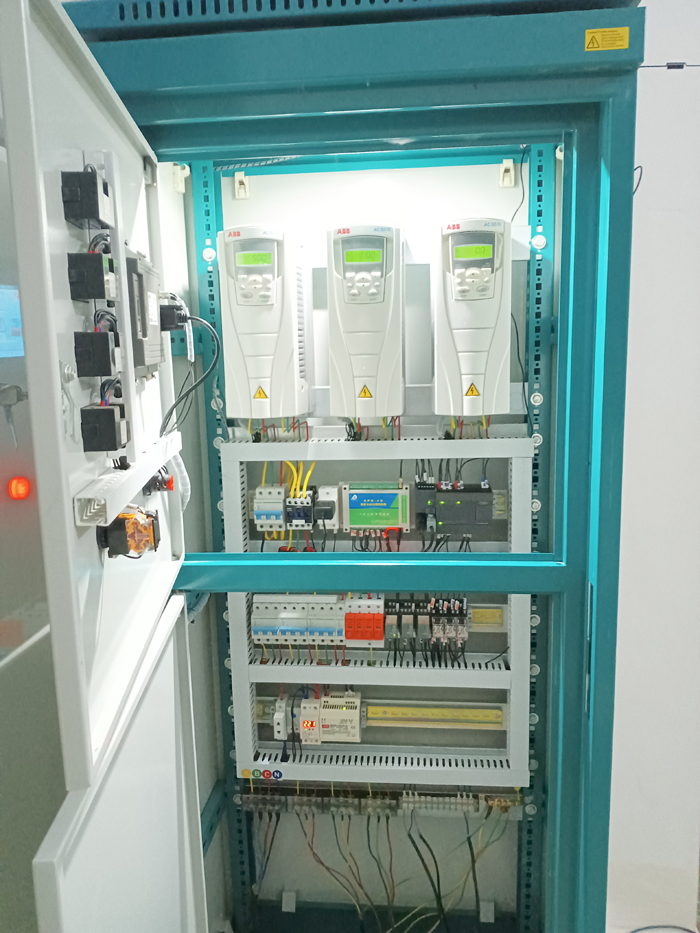

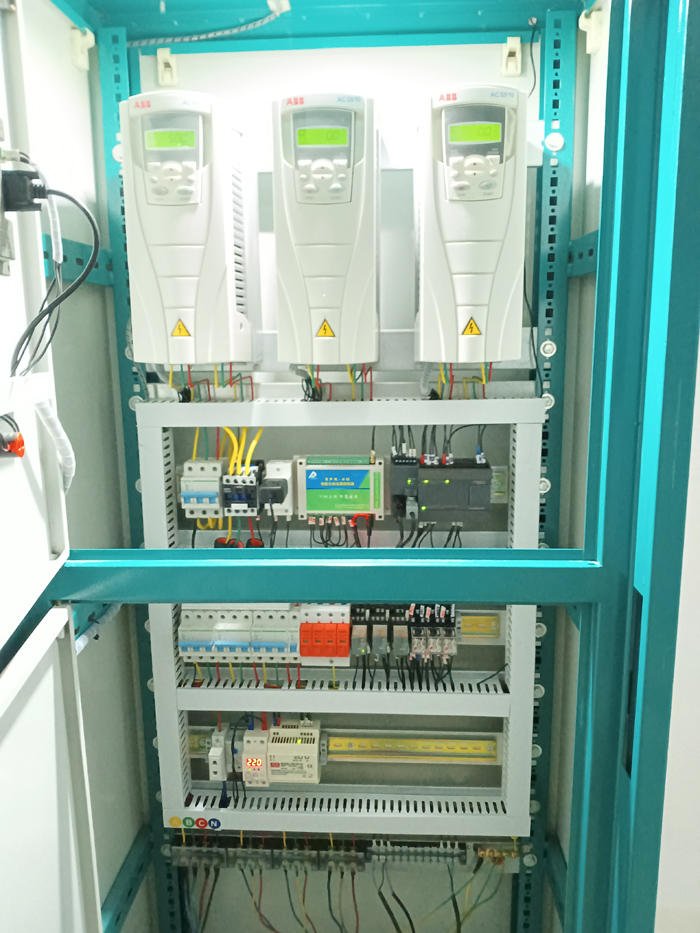

  2. 变频控制柜

    • 核心控制单元,通过变频器调节水泵电机转速,实现恒压供水。

    • 集成智能控制器,具备压力闭环控制、电机保护(过载、过热、短路)、故障报警、远程监控等功能。

    • 支持手动 / 自动切换,可接入物联网平台实现远程启停、参数调整。

  3. 稳流补偿罐(无负压罐)

    • 密封式压力容器,用于储存水量并平衡市政管网压力波动。

    • 当市政管网供水充足时,罐内储存的水作为 “缓冲水量”;当管网压力下降时,罐内空气室通过压力平衡装置维持供水连续性,避免产生负压。

  4. 压力 / 液位传感器

    • 压力传感器:实时监测供水压力,反馈给控制柜以调节水泵转速。

    • 液位传感器:监测稳流补偿罐内水位,防止水泵空转。

  5. 管路及附件

    • 包括进水阀、出水阀、止回阀、过滤器、泄压阀等。

    • 止回阀防止水倒流至市政管网;泄压阀避免系统超压;过滤器过滤杂质,保护水泵和管网。

二、工作原理

  1. 正常供水阶段

    • 市政管网压力满足需求时,设备直接从管网取水供用户使用,水泵不启动,节能效果显著。

  2. 叠加增压阶段

    • 当用水需求增加导致市政管网压力下降时,控制柜启动水泵,通过变频调速对管网压力进行叠加增压,确保出水压力恒定。

  3. 防负压控制

    • 稳流补偿罐内设有压力平衡装置,当市政管网压力低于设定值时,罐内空气室释放压力,维持罐内水压与管网压力平衡,避免产生负压(即 “无负压” 原理)。

    • 若市政管网压力持续过低,设备自动切换为 “储备供水模式”,利用罐内储存的水维持短时间供水。

三、核心特点

特点

说明

节能高效

直接利用市政管网压力叠加供水,相比传统水箱式供水节能30%~60%

无负压运行

采用稳流补偿罐和压力平衡技术,避免对市政管网产生负压,保护市政管网安全。

恒压供水

过变频控制实时调节水泵转速,确保出水压力稳定,用水体验更佳。

智能控制

支持全自动运行,具备故障自诊断、远程监控(如手机 APP、电脑端)功能。

占地面积小

无需建高位水箱或地下水池,节省土建成本,安装便捷(模块化设计)。

环保卫生

全密封结构,避免水质二次污染,符合饮用水卫生标准。



四、适用场景

  1. 居民生活供水

    • 高层住宅、小区、村镇等集中供水场景,解决市政管网压力不足问题。

  2. 商业与公共建筑

    • 写字楼、酒店、医院、学校等,满足高峰用水需求,保证稳定供水。

  3. 工业生产供水

    • 工厂、工业园区的生产用水,支持恒压控制和大流量供水。

  4. 改造项目

    • 替代传统水箱、水塔供水系统,无需大规模改造管网,节省成本。

五、优势对比


对比维度

无负压供水设备

传统水箱 / 水塔供水

节能性

利用管网余压,能耗低

需从零加压,能耗高

水质安全

全密封,避免污染

水箱易滋生细菌,需定期清洗

占地面积

无需水箱,占地小

需建水箱 / 水塔,占地大

建设成本

初期投资较低(减少土建)

土建成本高

维护难度

智能化控制,维护便捷

需定期清理水箱,维护繁琐

对管网影响

无负压,保护市政管网

可能产生负压,影响周边供水


六、设备选型要点:


  1. 流量与扬程

    • 根据用户最大用水流量和所需压力(考虑管网阻力、楼层高度等)选择水泵型号。

  2. 市政管网条件

    • 评估市政管网的供水能力(最低压力、最大流量),确保设备不产生负压。

  3. 控制功能需求

    • 是否需要远程监控、多泵联动、备用电源等功能,选择对应配置的控制柜。

  4. 材质与防腐

    • 接触水质的部件(如罐体、管道)需采用不锈钢等防腐材质,符合卫生标准。

七、维护与注意事项

  1. 定期检查

    • 每月检查管路密封性、阀门启闭状态,每年清洗稳流补偿罐内壁。

  2. 变频器保养

    • 保持控制柜通风良好,定期清理灰尘,避免散热不良导致故障。

  3. 管网压力监测

    • 若市政管网长期低压,需调整设备运行参数或增设辅助水箱。

  4. 冬季防冻

    • 北方地区需对设备及管路采取保温措施,防止冻裂。


      无负压供水设备通过技术创新实现了高效、节能、稳定的供水模式,是现代供水系统的重要发展方向,尤其适合对水质、节能和安装空间有较高要求的场景。
