世茂锦锈长江五期生活水泵房供水成套设备

文章出处:人气:43发表时间:2025-5-14 14:08:27

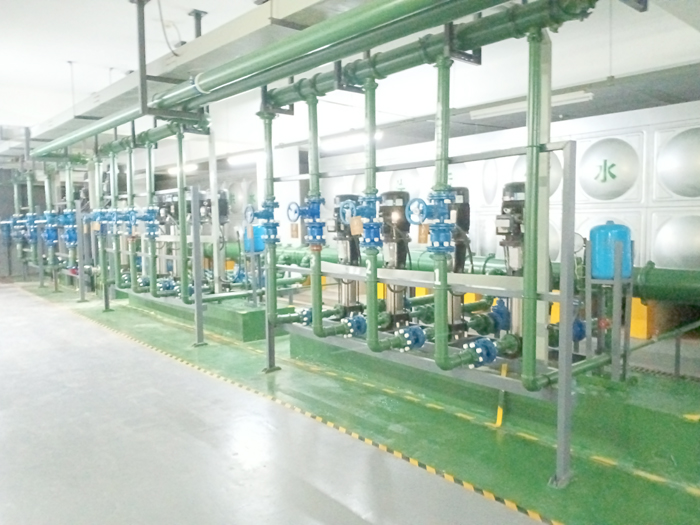

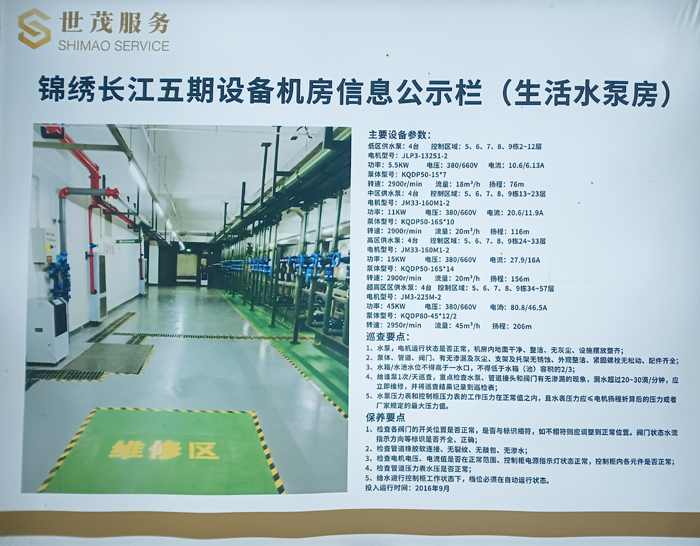

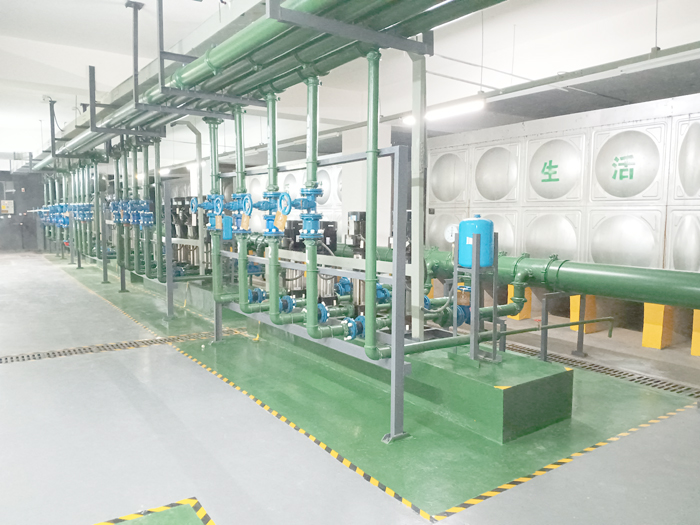

世茂锦锈长江五期57层超高层小区生活供水泵房机组成套设备

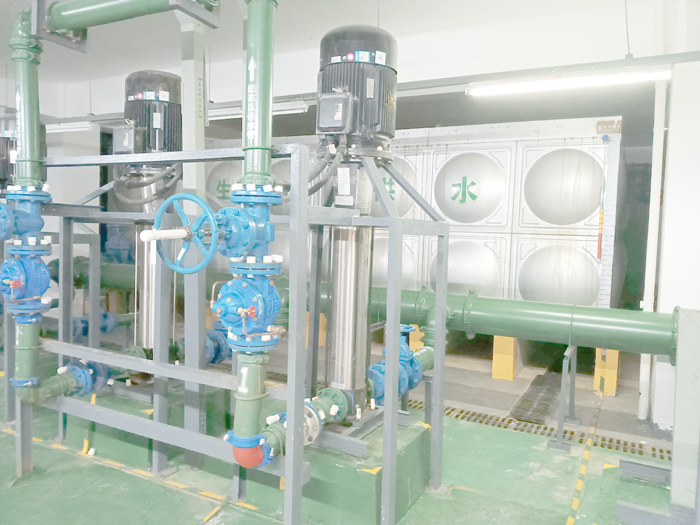

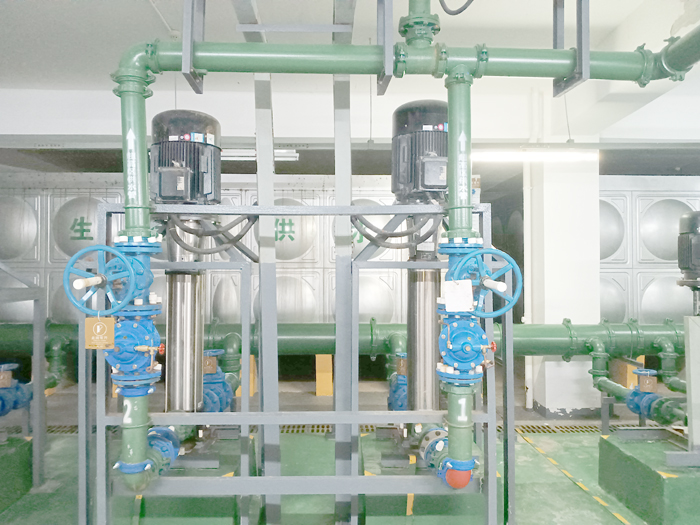

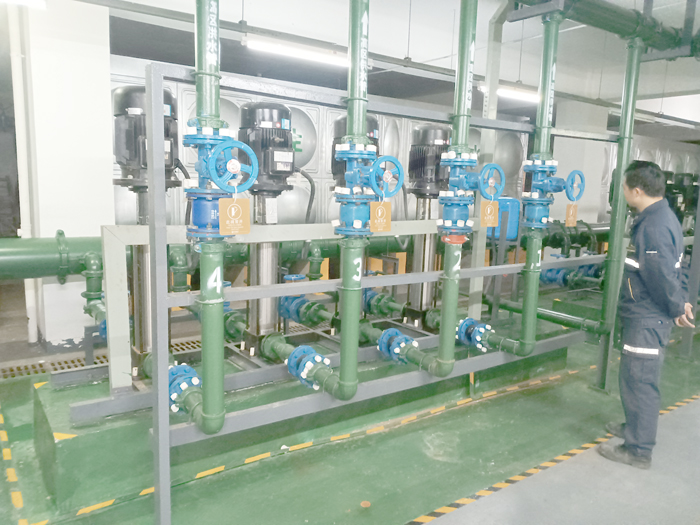

1、变频水泵机组:

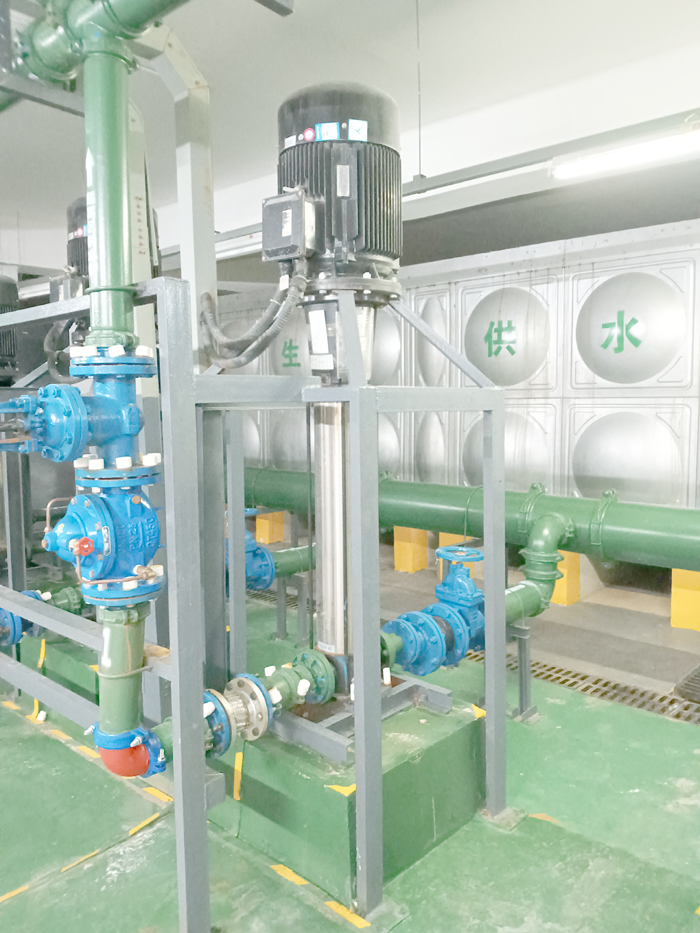

  • 不锈钢立式多级离心泵:水泵采用上海凯泉KQDP系列不锈钢立式多级离心泵,是供水泵房的核心设备,用于将水从水源不锈钢水箱提升到住宅用户家里水龙头直接使用,超高层为提升到57层屋面生活不锈钢水箱再经过屋面变频增压泵加压到超高区域用户家里用水点,不锈钢立式多级离心泵小区供水提供动力。在超高层小区中,会根据不同的供水区域和压力需求,选用多级离心泵,它能够在较高的扬程下提供稳定的流量。上海凯泉KQDP系列不锈钢多级离心泵具有高效、节能、稳定的特点,被广泛应用于超高层供水系统。

  • 变频调速电机:采用ABB ACS510系列变频器与离心泵配套使用,通过改变电机的供电频率来调节电机的转速,从而实现水泵流量和压力的无级调节。这样可以根据小区实际用水需求自动调整供水流量,避免了传统供水方式中因水泵恒速运行导致的能源浪费和水压不稳定问题。ABB 的 ACS510 系列变频器,具有良好的调速性能和节能效果,能够与多种电机适配。

2、隔膜式气压罐:

  • 作用:气压罐主要用于稳定供水系统的压力,储存一定量的水,以应对用水高峰时的瞬时流量需求。当用水流量突然增大时,气压罐内的水会被压出,补充到供水管网中,起到缓冲和调节作用,防止水压出现较大波动。

  • 类型:常见的气压罐有隔膜式和气囊式两种。隔膜式气压罐的隔膜将气室和水室隔开,避免了水与空气的直接接触,减少了水质污染的可能性,同时也提高了气压罐的使用寿命。气囊式气压罐则是通过气囊来储存气体和水,其结构相对简单,维护方便。

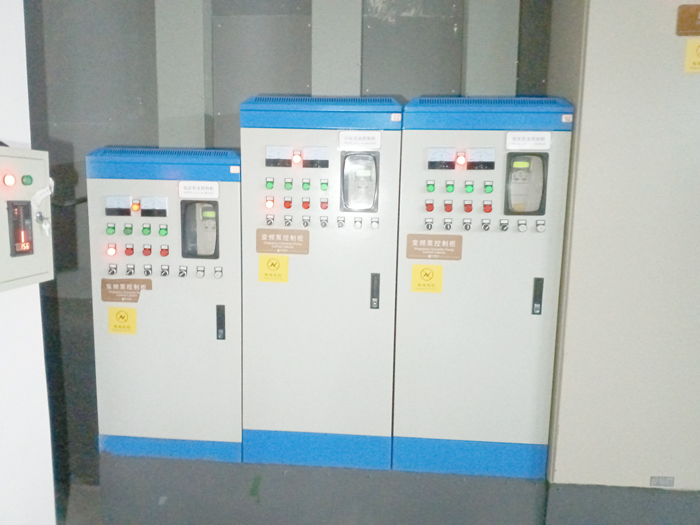

3、智能变频控制柜:

  • 功能:控制柜是变频供水设备的控制中心,它可以实现对水泵机组的启停控制、变频调速控制、压力监测与调节等功能。控制柜内配备了各种电器元件,如断路器、接触器、继电器、变频器等,通过编程逻辑控制器(PLC)或智能控制器对这些元件进行精确控制,以确保供水系统的稳定运行。

  • 自动化控制:具备自动化程度高的特点,能够根据设定的压力值自动调节水泵的运行频率和台数。例如,当小区用水流量减少时,控制柜会自动降低水泵的转速或停止部分水泵运行,以节约能源;当用水流量增加时,又会自动增加水泵的转速或启动备用水泵,以满足用水需求。同时,控制柜还具有故障报警和保护功能,当设备出现故障时,能够及时发出报警信号,并采取相应的保护措施,如自动切断电源,防止设备损坏。

4、压力传感器及仪表:

  • 工作原理:压力传感器安装在供水管网中,用于实时监测供水压力。它将感受到的压力信号转换为电信号,并传输给控制柜。控制柜根据接收到的压力信号与设定的压力值进行比较,然后通过变频器调整水泵的转速,使供水压力始终保持在设定的范围内。

  • 精度要求:对于超高层小区供水系统,为了保证供水的稳定性和舒适性,压力传感器需要具有较高的精度和灵敏度,一般要求精度达到 ±0.5% FS(满量程)以内。例如,横河电机的 EJA 系列压力传感器,具有高精度、高可靠性的特点,能够满足超高层小区供水系统的压力监测需求。

5、管道及阀门:

  • 管道:超高层小区生活变频供水泵房的管道通常采用2.5Mpa钢塑复合管,具有耐腐蚀、耐压的特点。管道的直径根据供水流量和流速进行选择,泵房出水主供水管的直径为DN150,分支管的直径为DN100及DN80。在管道的布置上,需要考虑到水流的阻力和压力损失,尽量减少弯头和阀门的数量,以提高供水效率。

  • 阀门:包括闸阀、蝶阀、止回阀、安全阀等。闸阀和蝶阀主要用于控制管道的通断和调节流量;止回阀用于防止水倒流,保证水流的单向流动;安全阀则是在系统压力过高时自动开启,释放多余的压力,以保护设备和管道的安全。


      通过以上工作原理,超高层小区生活变频供水泵房设备能够根据小区居民的实际用水情况,自动调节水泵的运行状态,实现恒压供水,同时达到节能降耗、延长设备使用寿命的目的,超高层小区生活变频供水泵房设备通过各个组成部分的协同工作,能够实现高效、节能、稳定的供水,为小区居民提供优质的生活用水。
