新华国际酒店格兰富生活变频恒压供水泵组成套设备

文章出处:人气:17发表时间:2025-5-8 11:42:45

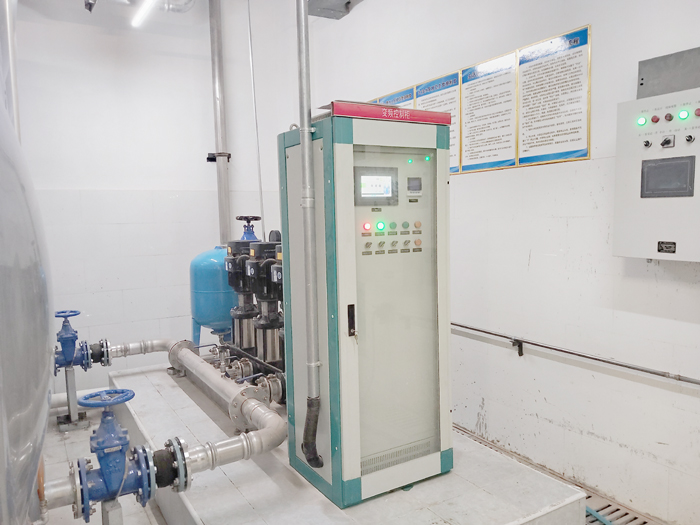

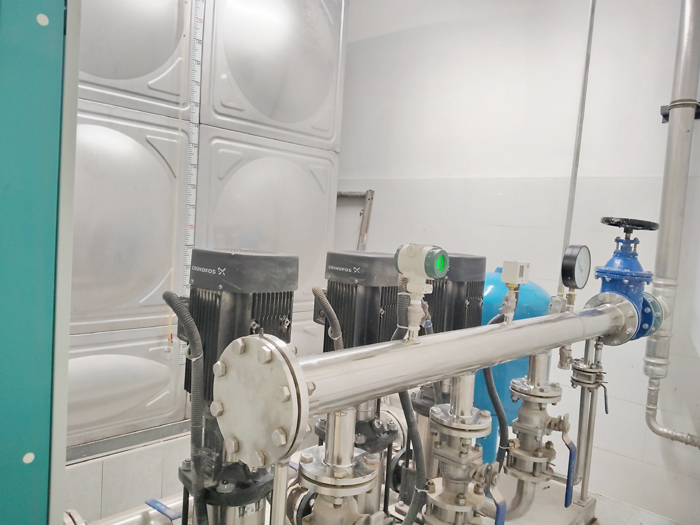

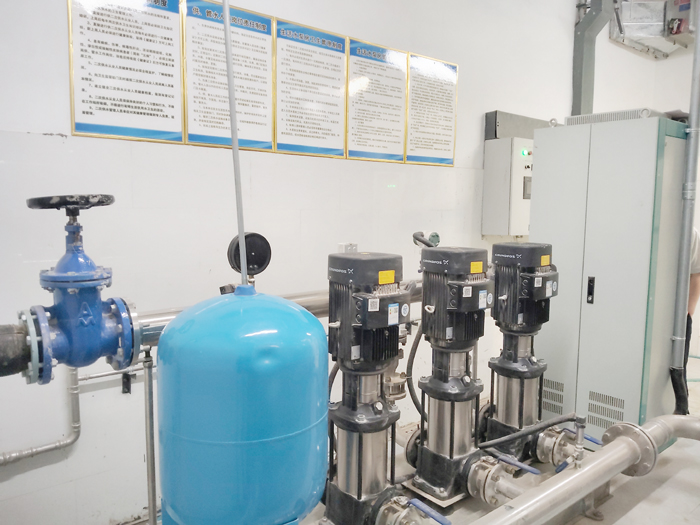

        新华国际酒店位于汉口金融商业区的核心位置,该酒店层高6层,生活供水套成套供水机组设备由3台格兰富不锈钢立多式锈钢型号:CR15-3及配套不锈钢管道阀门,一台100L 立式组隔膜式气压罐,2台12.5立方不锈钢拼装水箱2000*2500*2500 组成 ,1台智能变频恒压供水控制柜及配套仪表成组成,变频柜由3台ABB 一对一变频控制,配套西门子PLC 可编程控制器,7寸昆仑通态触摸屏及施耐德低压电器元件组成。


设备构成

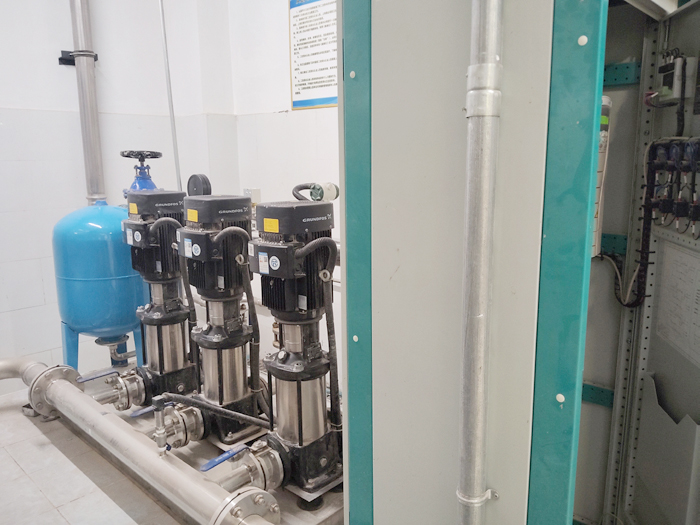

  • 水泵机组:是供水的核心动力部分,由三台格兰富不锈钢立多式锈钢CR15-3水泵组成,可根据实际用水量的大小自动切换运行水泵的数量和转速,以满足酒店不同时段的用水需求12。

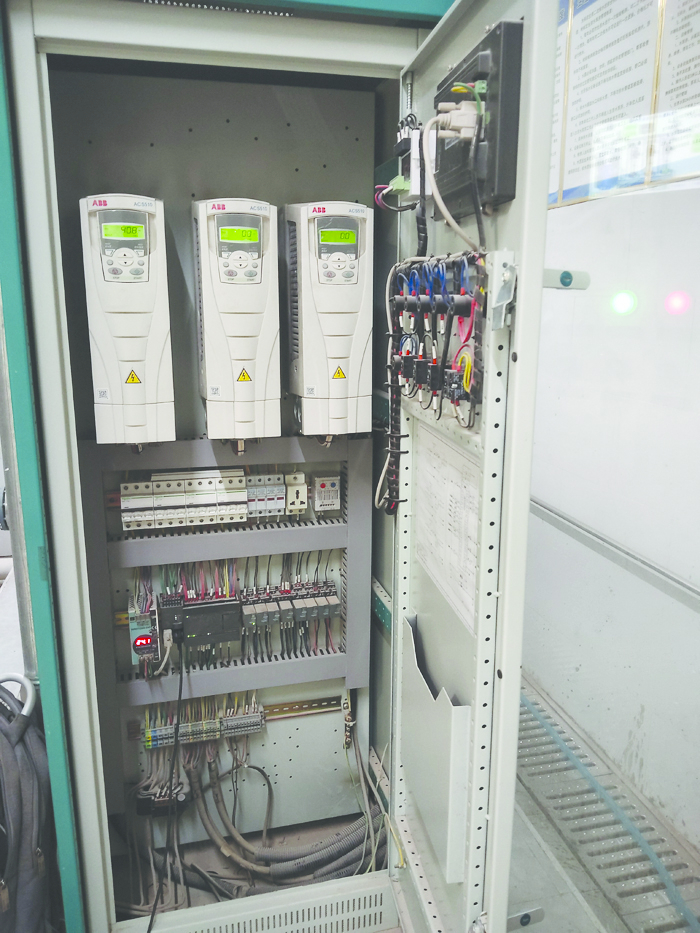

  • 变频控制柜:包含断路器、abb变频器、接触器、中间继电器、PLC 等部件。其作用是对水泵机组进行控制和调节,根据压力传感器反馈的信号,通过变频器改变水泵电机的电源频率,从而调整水泵的转速,实现恒压供水。

  • 压力传感器:安装在供水管网中,实时监测管网压力,并将压力信号转换为电信号传输给变频控制柜,为变频控制柜调节水泵转速提供依据。

  • 稳压补偿器:起到稳定水压和补偿水量的作用,在用水高峰时补充水量,在用水低谷时储存多余的水,减少水泵的启停次数,延长设备使用寿命。

  • 阀门、仪表和管路系统:包括各种阀门如闸阀、止回阀、不锈钢球阀等,用于控制水流的通断和方向;仪表如流量计、压力表等,用于监测水流和压力情况;管路系统则负责将各个部件连接起来,形成完整的供水通道。

工作原理:

       系统正常运行时,用户用水管网上的压力传感器对用水水压进行数据采样,并将压力信号转换为电信号,传输至 PID 调节器,然后与用户设定的压力值进行比较和运算,并将比较和运算的结果转换为频率调节信号和水泵启动台数信号分别送至变频器和可编程控制器 (PLC)。变频器根据数据调节水泵电机的电源频率,进而调整水泵的转速,可编程控制器根据 PID 调节器传输过来的水泵启动台数信号控制水泵的运转。通过对水泵的启动和停止台数及其中变频泵转速的调节,将用户管网中的水压恒稳于用户预先设定的压力值,使供水泵组 “提升” 的水量与用户管网不断变化的用水量保持一致,达到 “变量恒压供水” 的目的。

设备特点

  • 高效节能:能根据酒店的实际用水量和使用压力自动检测,调节电动机的转速,使设备始终处于高效率的工作状态,相比传统供水设备节能。

  • 供水管网压力稳定:由微机构成自动闭环控制,能在短时间内使变化的压力恢复正常,压力调节精度可控制在设定值的 ±5% 左右,***酒店内各处的用水压力稳定。

  • 占地小、投资少,安装工期短:与其他老式供水设备相比节约占地 3-16 倍,比建水塔节约投资 15%-60%。设备体积小,组装、安装调试方便,运输及安装工期短,可有效节省酒店的建设成本和时间。

  • 保护功能全,运行稳定,操作方便:主机采用进口变频调速器,自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护功能,无故障运用达 10 万小时以上。配电控制部分采用智能化控制原理,操作方便实用,设备工作状况一目了然,便于非专业人员很快熟练掌握。

  • 供水功能全,保险系数高:局部出现故障时,能启用应急功能继续供水。可与市政供水网自动并网运行,并具有双恒压功能,既能满足生活生产用水的正常压力和流量,又能在出现火情时自动转换为高压大流量供水,可一机多用。
