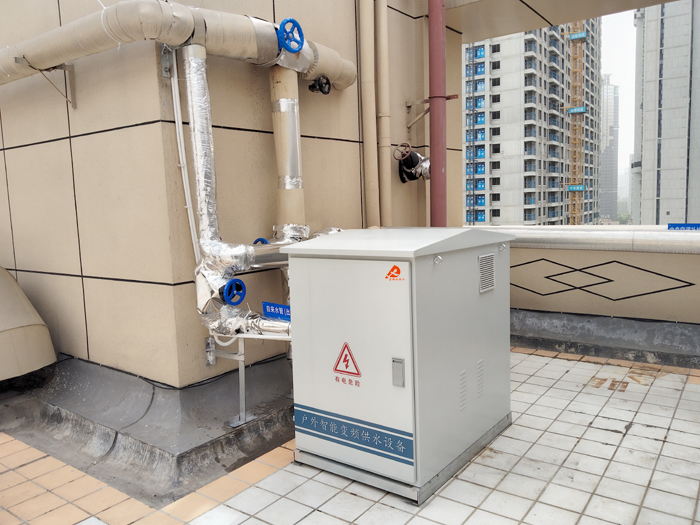

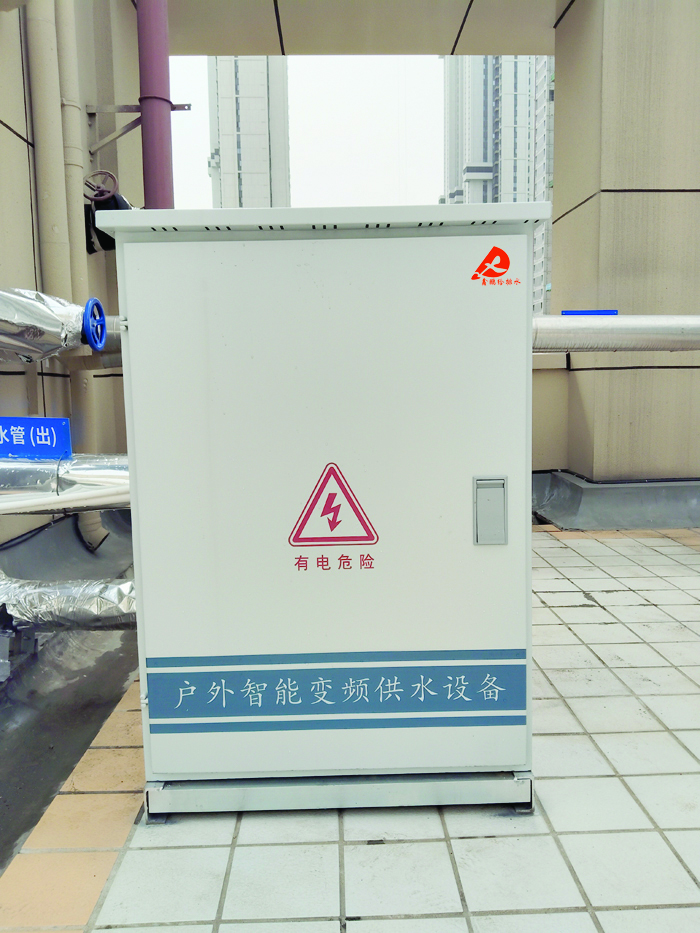

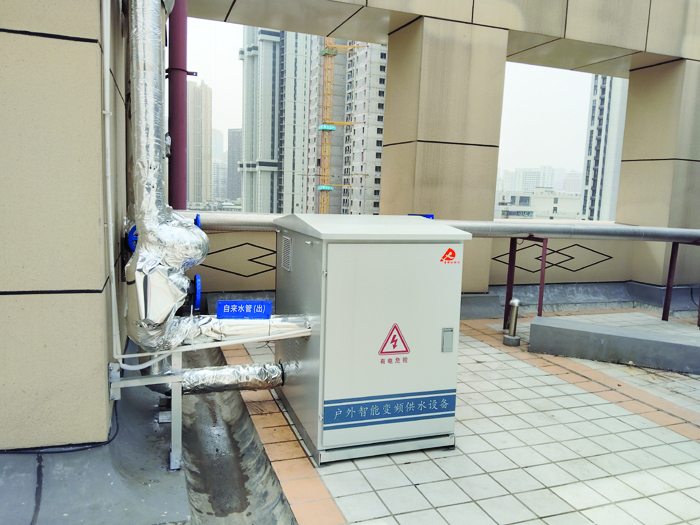

湖北省交通运输厅机关办公楼户外一体化变频恒压供水成套设备

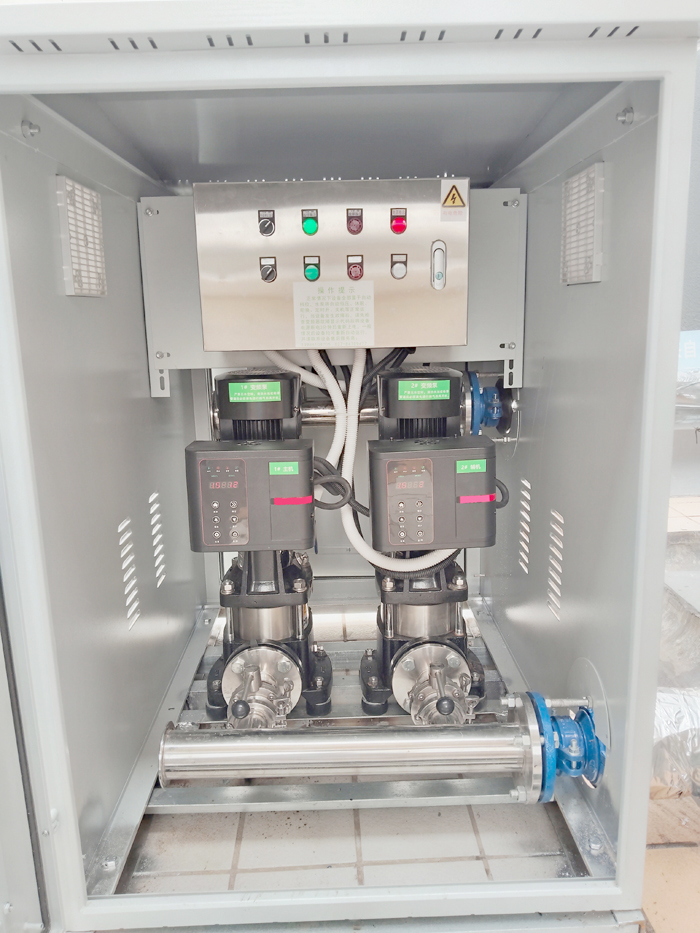

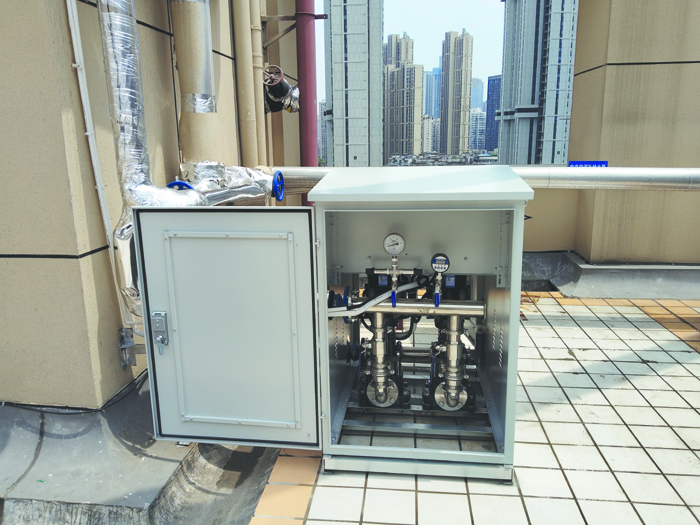

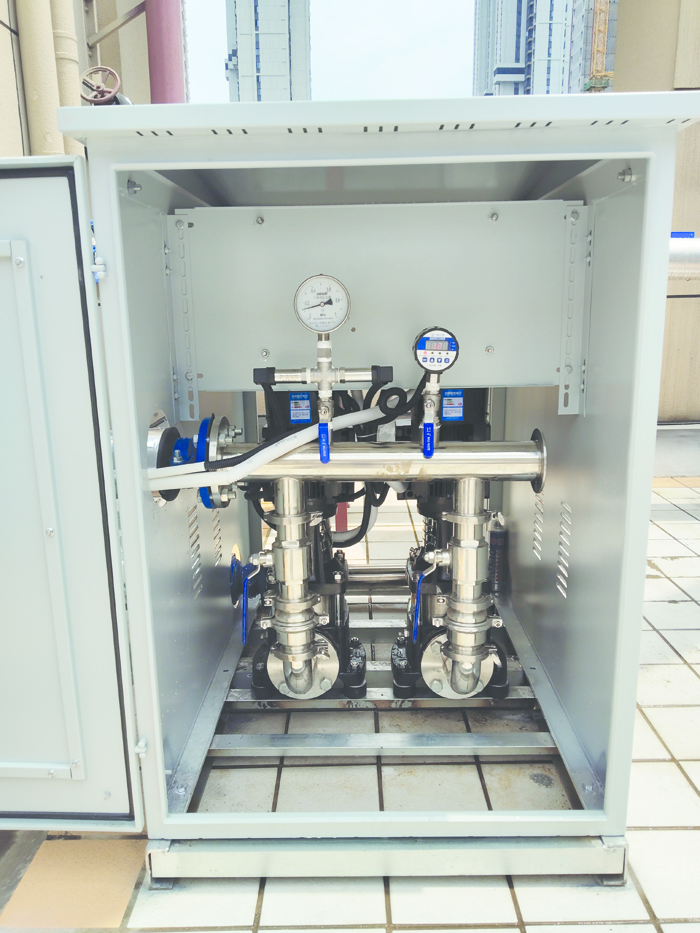

  湖北省交通运输厅因办公楼供水设施升级改造，原供水方式无法满足目前供水压力需求，我公司根据用户现场需求设计户外型一体化变频司恒压供水设备，解决了用户卫生间压力低等用水问题，该设备整合了2台不锈钢立多级离心变频泵及不锈钢管道道阀门、仪表、变频自动控制系统，定时压力切换，起到节能降耗作用，同时具有超压保护停机，无水用水自动休眠停机，自动轮换运行等功能。该项目选用2台3KW全变频不锈钢立式多级变频离心泵，数字压力显示仪表传感器，，户外箱式一体变频成套供水设备通过 “变频控制 + 集成化设计”，实现了 “恒压供水、节能高效、智能运维” 的核心价值，尤其适合用水流量波动大、节能要求高的户外场景。其功能可根据水质、压力、环境温度等需求定制，是市政、工业、农业等领域的现代化供水解决方案。

  户外箱式一体供水设备是一种集成化、模块化的供水系统，可满足户外场景下的用水需求，以下是其功能介绍：

一、核心变频供水功能

1. 变频恒压供水控制

• 采用变频器实时调节水泵转速，根据用水流量变化自动调整输出压力，保持出水压力稳定（如 0.2MPa 可调），避免传统供水的水压波动问题。

• 例：当单位上班用水高峰时，变频器提升水泵转速，增加供水量；夜间下班时间用水低谷时降低转速或休眠停机，减少能耗，

• 水压始终维持在设定值 ±0.02MPa 范围内。

2.   双泵变频联动控制

• 单泵变频运行：低流量时单泵变频工作，节能高效；

• 多泵变频 + 全频联动：高流量时启动2泵，部分泵变频调节、部分泵工频运行，确保大流量供水稳定性。

• 支持 1 主 1 备、2 主 1 备等多泵组合模式，通过 PLC 控制系统自动切换水泵运行状态：

3. 软启动与软停止功能

• 水泵启动时通过变频技术缓慢提升转速（启动时间可设为 5-15 秒），避免传统启动方式的大电流冲击（启动电流可降低至额定电流的 1.5-2 倍），保护电机和电网安全。

• 停止时逐步降低转速，防止管道水锤效应（水压骤降导致的管道振动），延长设备寿命。

二、集成化供水核心功能

1. 智能控制系统

• 本地手动 / 自动模式切换；

• 历史数据记录（如 24 小时压力曲线、水泵运行时间），便于数据分析和维护（可选择扩展）。

• 搭载 PLC + 触摸屏人机界面，可设置压力目标值、水泵切换逻辑、故障报警阈值等参数，支持：

三、节能与自适应功能

1. 高效节能运行

• 变频调速技术使水泵运行效率提升 30%-60%，相比传统工频供水，日均耗电量可降低 40% 以上。

• 配备休眠功能：当系统检测到持续低流量（如≤0.5m³/h）时，水泵自动进入休眠状态，仅保留稳压泵维持管网压力，进一步节能。

2. 自适应压力补偿

• 支持 “压力 - 流量” 动态匹配，当用水点距离设备较远或管网阻力变化时，系统自动计算压力损失并补偿（补偿精度 ±0.01MPa），确保末端用水压力稳定。

四、户外环境适配功能

1. 全场景防护设计

• 箱体防护：采用 304 不锈钢喷塑防腐钢板，防护等级 IP55，防雨水、防尘、防小动物侵入；

• 温控系统（可配增加）：箱体内置温度传感器，当环境温度＜5℃时，自动启动电伴热带，防止管道冻裂，适应 - 30℃~50℃环境。

2. 防雷与接地保护

• 设备外壳、控制系统均配备防雷模块（耐雷电压≥10kV），接地电阻≤4Ω，避免雷击损坏电气元件。

五、安全与故障保护功能

1. 多重电气保护

• 过载保护（电流超过额定值 1.2 倍时自动停机）、短路保护、缺相保护、漏电保护（动作电流≤30mA）；

• 变频器自带过压保护（输入电压超过 ±10% 时报警）、过热保护（模块温度＞70℃时降频运行）。

2. 机械安全保护

• 管道安装压力安全阀（开启压力为设定值的 1.1 倍），防止超压爆管；

• 水泵入口设止回阀，防止水倒流损坏叶轮；出口设压力表（精度 1.6 级），实时监测压力。

六、远程监控与智能运维（选配加装）

1. 物联网远程管理

• 实时数据：水压、流量、水箱水位、变频器频率、耗电量；

• 设备状态：水泵运行 / 停止、故障代码（如 E01 = 缺水，E02 = 过载）；

• 远程控制：启停水泵、调整压力设定值、重启系统。

• 标配 4G/5G 通信模块，可接入云平台（如华为云、阿里云），用户通过手机 APP 或电脑端实时查看：

2. 故障预警与诊断

• 系统自动记录故障发生时间、类型及历史数据，支持故障溯源（如水泵异常停机前 30 分钟的运行参数），便于快速定位问题。

七、安装与维护优势

• 模块化集成：设备出厂前完成管道、电气、变频系统的一体化调试，现场仅需连接水源、电源及用水管网，安装周期缩短 50%；
