慈杭医院概况：
（1）、医院项目基本情况：慈杭医院层高14层，主要为医院建筑房顶40吨不锈钢蓄水补水，采用无负压供水成套设备，依据用户设计院设计要求，供水日用水流量224 立方， ，瞬时最大用水32立方每小时 ,扬程：58米，功率5.5KW，一用一备
（2）、水源：由自来水公司接入，市政管网水压约为0.25Mpa。

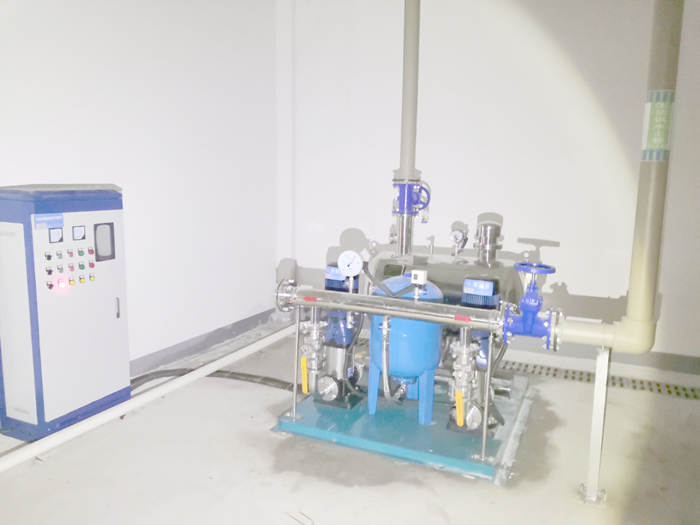

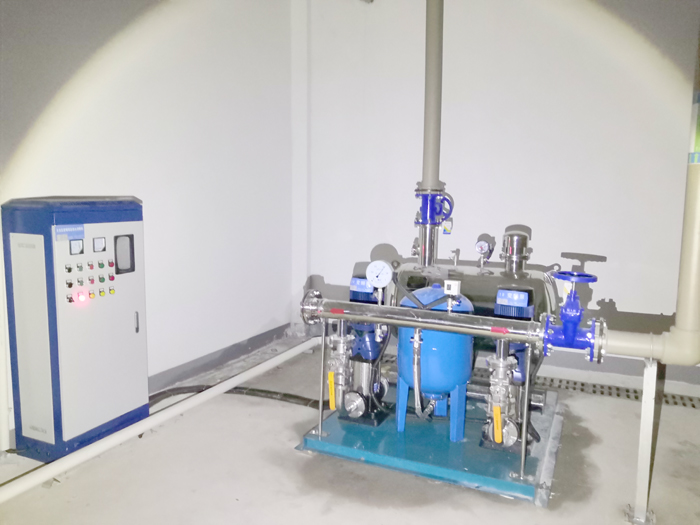

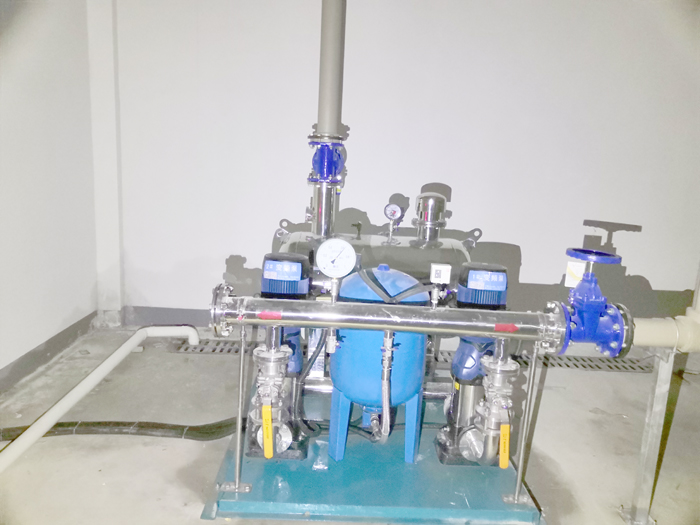

慈杭医院无负压变频恒压供水系统构成：

• 水泵机组：由2台水泵组成，包括主泵和备用泵。这些水泵一般采用高效节能的变频泵，能够根据用水需求自动调整转速，从而改变供水流量和压力。

• 变频控制系统：是变频供水系统的核心部分，主要由变频器、控制器等组成。它通过监测管网压力等参数，实时调整水泵的运行频率，使供水压力保持稳定，满足医院不同区域、不同时段的用水需求。

•


•


• 压力传感器：安装在供水管网中，用于实时检测管网压力，并将压力信号反馈给变频控制系统，为控制系统调整水泵运行提供依据。

• 水箱或水池：用于储存一定量的水，以保证在用水高峰或水源供应不足时能持续供水。医院一般会设置多个水箱或水池，进行分区供水，确保不同区域的供水安全。

• 管道及阀门：包括进水管、出水管、分支管以及各种阀门，如闸阀、止回阀、减压阀等，用于控制水流的方向、流量和压力，保证供水系统的正常运行。

一、工作原理

二、无负压供水成套设备优点

• 节能效果显著：变频供水系统能够根据实际用水需求自动调整水泵转速，避免了传统供水方式中水泵始终以固定转速运行造成的能源浪费。在医院用水低谷期，水泵可以低速运行，大大降低了能耗。

• 供水压力稳定：通过变频控制系统的精确调节，能够确保供水管网压力始终保持在设定的范围内，避免了压力波动对医院用水设备和管道的损坏，保证了医疗设备的正常运行和患者的用水舒适度。

• 延长设备使用寿命：由于水泵采用软启动和软停止方式，避免了传统启动方式中产生的较大冲击电流，减少了对电机和水泵机械部件的磨损，从而延长了设备的使用寿命，降低了设备维护成本。

• 自动化程度高：系统具有高度的自动化控制功能，能够实现无人值守运行。可以实时监测系统的运行状态，自动进行故障诊断和报警，提高了供水系统的可靠性和稳定性，减少了人工维护工作量。

三、无负压供水成套设备在医院中的应用场景

• 病房区：为病房内的卫生间、洗手池、淋浴设备等提供稳定的生活用水，确保患者在洗漱、沐浴等过程中能够获得合适的水温、水压，提高患者的生活质量。

• 门诊区：满足门诊科室、卫生间、饮水机等的用水需求，保证医护人员和患者的日常用水供应，为医疗服务的正常开展提供支持。

• 手术室和检验科：为这些对水质和水压要求较高的区域提供高质量的供水，确保手术器械清洗、检验设备运行等工作的顺利进行，保障医疗设备用水稳定性。

• 后勤保障区：如食堂、洗衣房等区域的用水需求也由生活变频供水系统满足，为医院的后勤服务提供稳定的水源支持，保证医院整体运营的顺畅。
