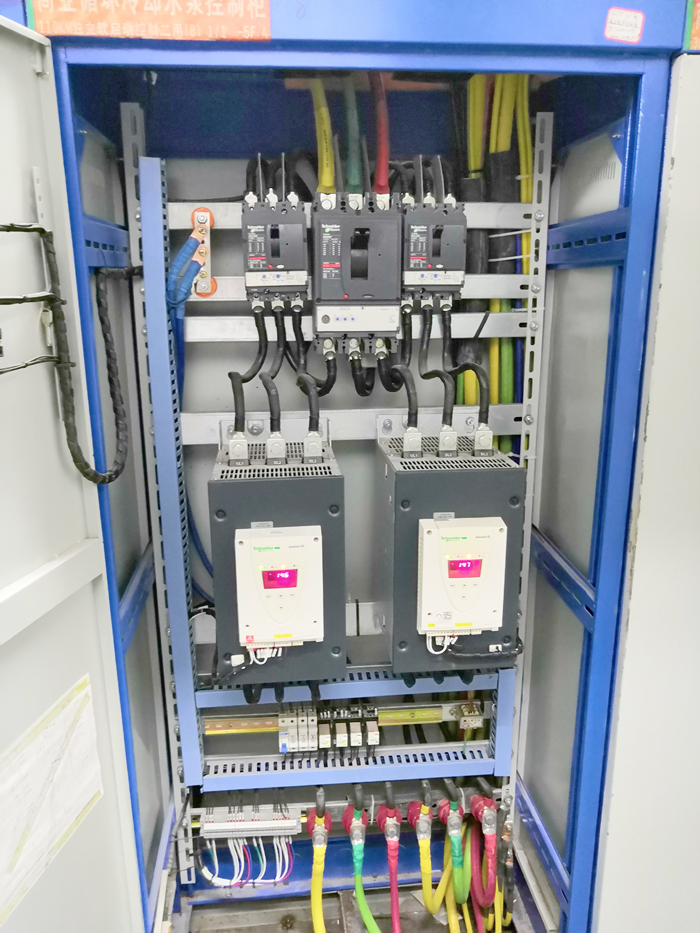

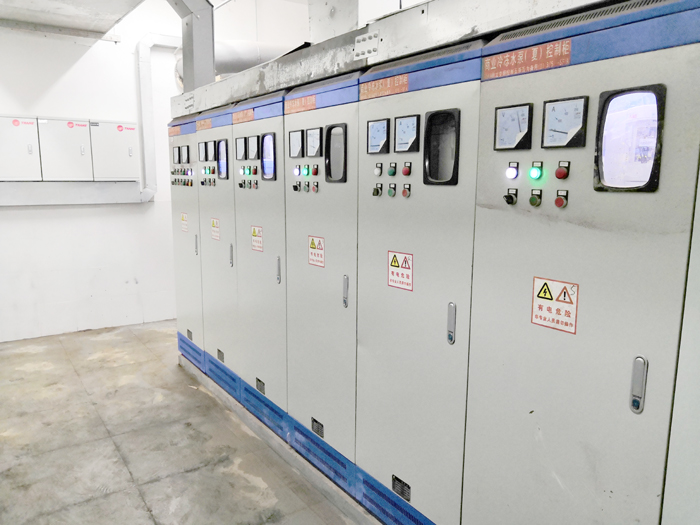

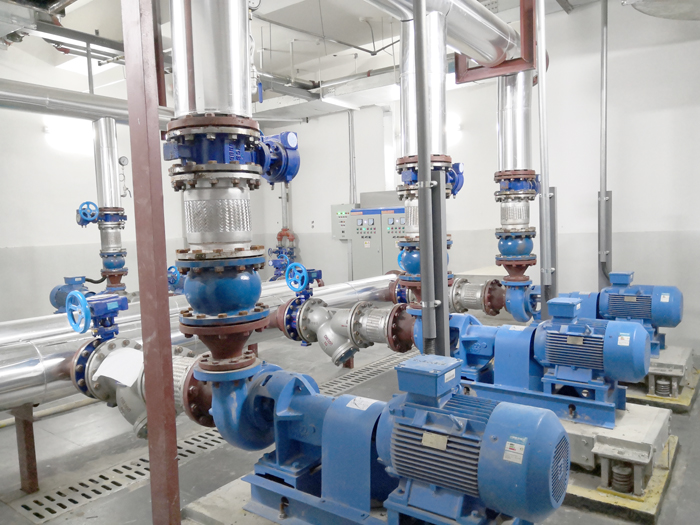

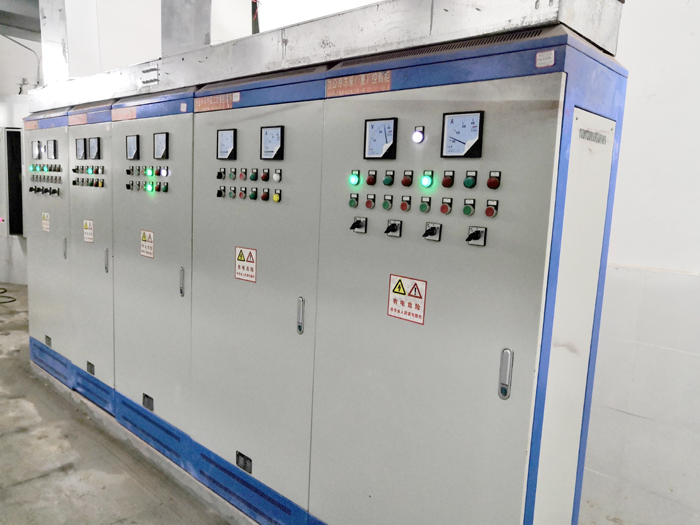

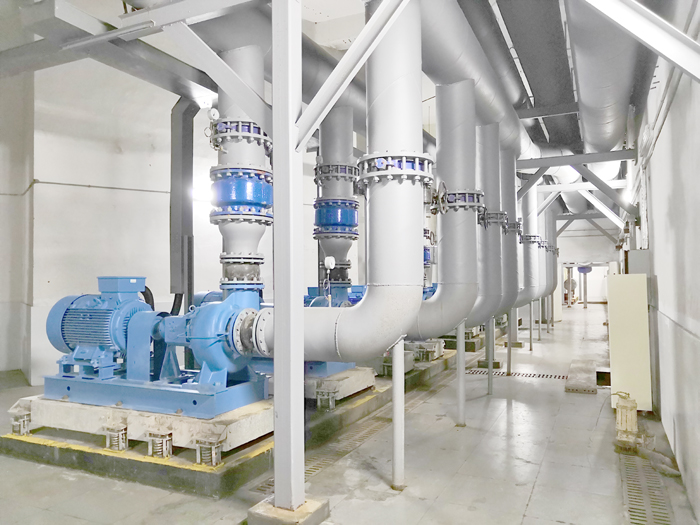

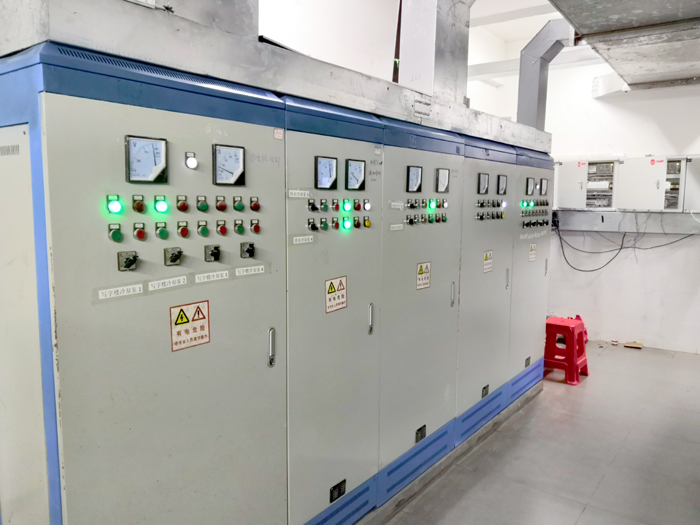

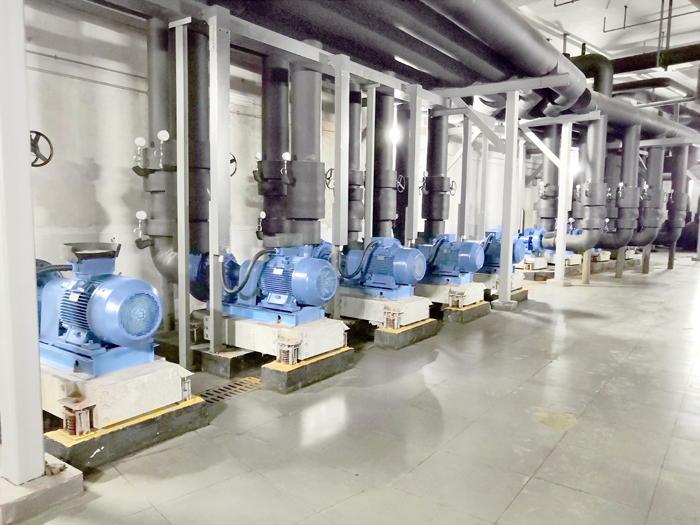

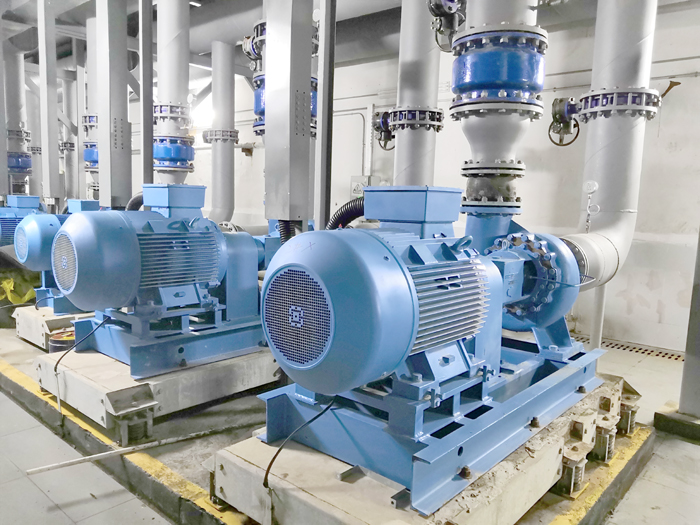

帝斯曼国际中心商场位于武昌中南路，该项目建于2018年，帝斯曼国际中心商场空调水系统，主要包括空调循环水，空调冷冻水系统、冷却塔循环水系统、锅炉补水系统，系统内变频柜是一种用于控制商场空调系统中循环泵运行的电气设备，变频柜采用瑞士ABB变频器，软启动控制采法国施耐德软启动器，内柜主要电器元件采用施耐德电器，水泵采用格兰富卧式空调循环泵。变频控制柜它主要通过对循环泵电机的变频调速控制，实现对空调循环水流量的精确调节，以满足商场不同区域、不同时段的空调负荷需求，达到节能和优化空调系统运行的目的。

一、主要功能：

• 变频调速：这是变频柜核心的功能。它可以根据空调系统的实际需求，自动调整循环泵电机的转速，从而改变循环水的流量。例如，在商场人流量较少、空调负荷较低的时间段，降低循环泵的转速，减少水流量，节省能源。

• 节能控制：通过精确的变频调速，使循环泵的运行功率与实际负荷相匹配，避免了传统定频运行时的能源浪费。一般来说，采用变频柜后，空调循环泵可节能 30% - 60% 左右。

• 软启动与保护：具备软启动功能，能够降低电机启动时的电流冲击，减少对电网和电机的损害，延长电机和其他设备的使用寿命。同时，还具有过流保护、过压保护、欠压保护、过热保护、漏电保护等多种保护功能，确保设备运行的安全性和稳定性。

• 远程监控与通信：支持远程监控功能，可通过网络接口与商场的集中监控系统连接，实现远程启停、参数设置、运行状态监测等操作。方便管理人员实时掌握空调循环泵的运行情况，进行集中管理和调度。

二、基本组成：

• 变频器：是变频柜的核心部件，它将工频电源转换为频率可变的电源，为循环泵电机提供不同频率的电能，实现电机的变频调速。

• 控制器：通常采用微处理器或可编程逻辑控制器（PLC），负责对变频柜的运行进行控制和管理。它接收来自传感器、操作面板和远程监控系统的信号，根据预设的程序和算法，输出控制信号给变频器，实现对循环泵的精确控制。

• 操作面板：用于操作人员对变频柜进行本地操作和参数设置，如启停控制、频率设定、运行参数查看等。一般具有液晶显示屏（LCD）或触摸屏，界面直观，操作方便。

• 电源电路：为变频柜内的各个部件提供稳定的电源，包括变频器的控制电源、控制器的工作电源等。

• 保护电路：由各种保护元件组成，如熔断器、热继电器、漏电保护器等，用于检测电路中的异常情况，如过流、过压、欠压、过热等，并及时切断电路，保护设备和人员安全。

• 通信接口：用于实现变频柜与外部设备的通信连接，如与商场的BA集中监控系统、上位机等进行数据传输和交互。

三、工作原理：

• 商场空调循环泵变频柜的工作原理基于变频技术和自动控制原理。在空调系统运行过程中，安装在空调水系统中的温度传感器、压力传感器等实时检测循环水的温度、压力等参数，并将这些信号传输给变频柜的控制器。控制器根据预设的温度、压力等设定值与实际检测值进行比较和运算，得出需要调整的循环泵转速指令。然后，控制器将这个指令发送给变频器，变频器根据接收到的指令，改变输出电源的频率，从而调节循环泵电机的转速，使循环水的流量相应地增加或减少，以维持空调系统的温度、压力等参数在设定的范围内，保证空调系统的稳定运行和舒适度。

四、应用优势：

• 提高舒适度：能够根据商场不同区域的实际需求精确调节空调循环水流量，使各个区域的温度更加均匀、稳定，提高顾客和工作人员的舒适度。

• 延长设备寿命：软启动和变频调速功能减少了电机和循环泵的机械磨损和电气冲击，延长了设备的使用寿命，降低了设备维护成本。

• 优化系统运行：通过对循环泵的精确控制，使空调系统的运行更加稳定、高效，提高了整个空调系统的性能和可靠性，减少了故障发生的概率。

• 便于管理维护：远程监控和通信功能使管理人员能够实时了解设备的运行状态，方便进行集中管理和故障诊断，提高了管理效率，降低了维护难度。
