二次供水泵房智慧远程监控平台

一、概  念

     二次转压泵站泵房设备远程监控是一种利用现代4G通信技术、计算机技术和自动化控制技术，对水泵房内的供水设备（如变频控制柜、水泵、水箱、阀门、流量计、进出水压力传感器、泵房温度、湿度、门禁及视频等）的运行状态、参数进行远距离监测和控制的系统。

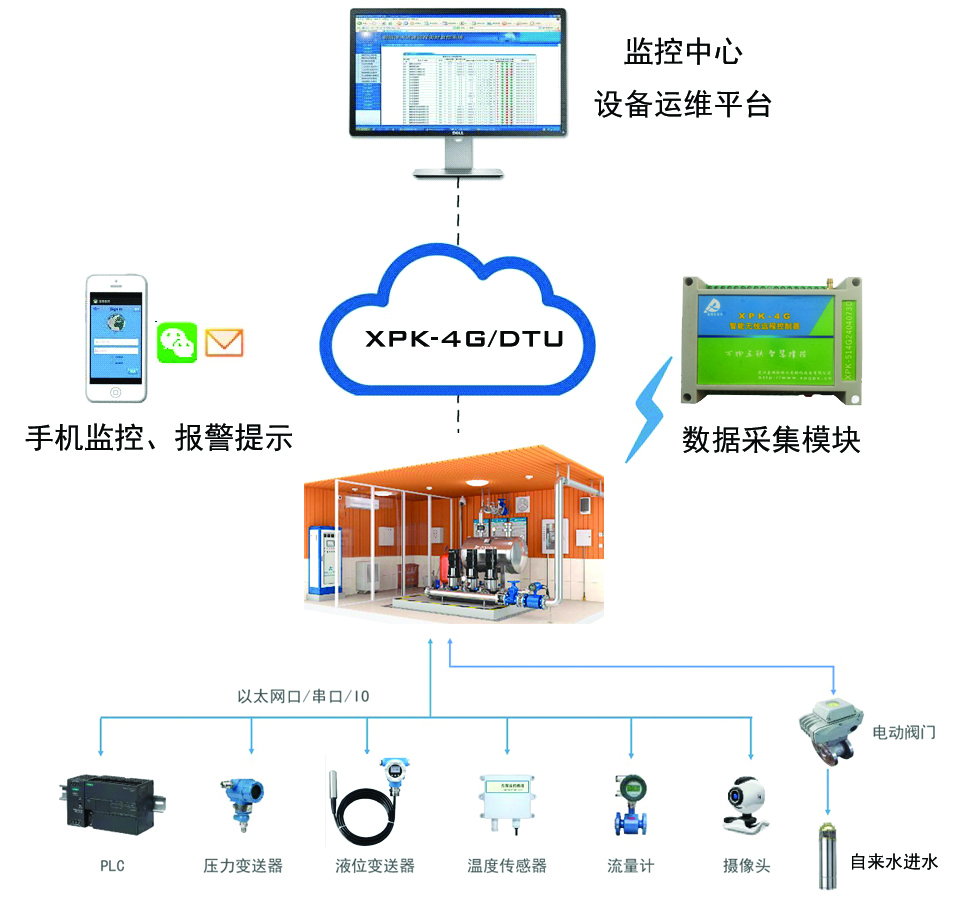

二、系统组成

1、数据采集终端
      安装在供水设备上，用于采集设备的各种运行数据，如水泵的流量、压力、转速、温度，水箱的水位等。这些数据采集传感器通常采用高精度、高可靠性的设备，例如压力传感器可以精确测量供水管道内的压力变化，其原理是基于压力作用于敏感元件产生形变，进而改变电信号输出，从而将压力信号转换为可供监测系统识别的电信号。数据采集终端还具备数据预处理功能，能够对采集到的数据进行初步的筛选、整理和简单的运算，减少数据传输过程中的冗余信息，如遇设备故障可实时报警提示，部份电气设备故障可远程故障恢复处理，无需人员奔波现场。
2、通信网络
      用于将数据采集终端采集到的数据传输到远程监控中心。通信网络可以是有线网络，如光纤网络，其具有传输速度快、稳定性高、抗干扰能力强的特点，适用于对数据传输要求较高、距离较远的大型供水系统；也可以是无线网络，如 4G/5G 网络，这种网络方式安装方便、灵活性高，适合于一些地理位置分散、不便于铺设有线网络的小型水泵房。
3、远程监控中心

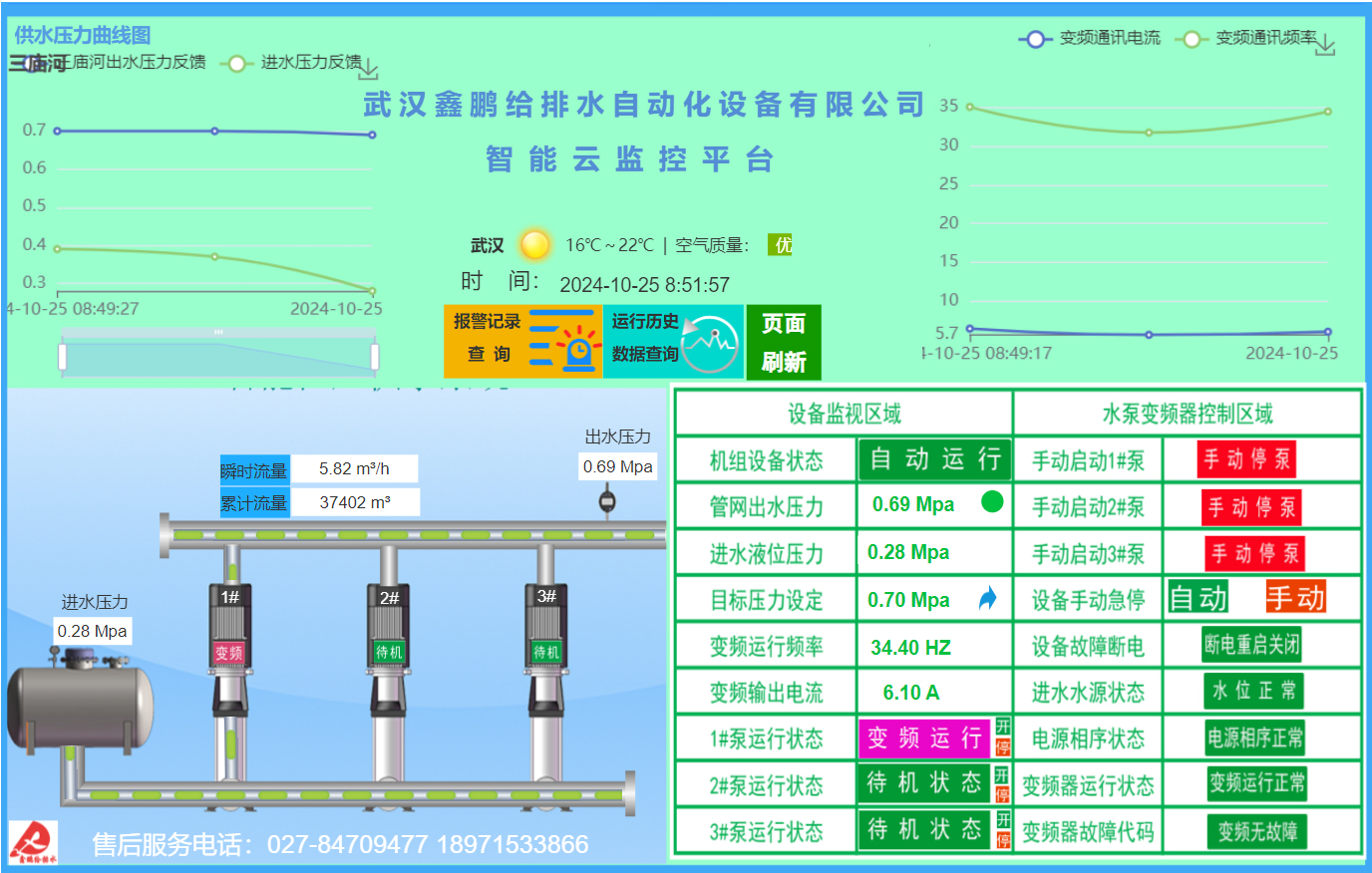

      由服务器、监控软件和数据库等组成。服务器接收来自通信网络的数据，并将其存储到数据库中。监控软件则提供直观的用户界面，能够实时显示供水设备的运行状态数据，以图形化（如折线图展示水位变化趋势、柱状图展示水泵流量对比等）和数字方式呈现。
      监控中心还具备报警功能，当设备出现异常情况，如水泵过载、水位过低或过高时，系统能够自动发出声光报警信号，并通过平台、微信、电子邮件等方式通知管理人员。

三、远程监控的功能
1、实时监测功能
      能够实时获取供水设备的各种参数，管理人员可以随时查看水泵是否在正常工作状态，例如水泵的电机电流是否在额定范围内。如果电流过高，可能表示水泵存在过载或者机械故障。通过对水箱水位的实时监测，可以精确控制水泵的启停，避免水箱溢水或者无水可供的情况发生。
2、远程控制功能
      管理人员可以在远程监控中心对供水设备进行操作，如远程启动或停止水泵。在用水低谷期，可以远程关闭部分水泵以节约能源；当发生紧急情况，如水管破裂需要紧急停水时，也可以迅速远程控制水泵停止工作。同时，还可以远程调节水泵的转速来控制供水流量，以满足不同时段的用水需求。
3、故障诊断和预警功能
      系统可以对采集到的数据进行分析，提前发现设备可能出现的故障。例如，通过对水泵振动数据的分析，如果振动幅度逐渐增大且超过设定阈值，系统可以判断水泵可能存在轴承磨损等故障隐患，并提前发出预警。故障发生时，系统能够准确判断故障位置和类型，帮助维修人员快速定位问题，减少维修时间。
4、数据记录与分析功能
      远程监控系统能够记录供水设备的历史运行数据，这些数据可以保存数月甚至数年。通过对这些数据的分析，可以评估设备的性能变化情况，例如水泵的效率是否随着时间的推移而降低。还可以根据用水规律，优化供水调度方案，提高供水系统的整体运行效率。
四、应用场景

1、乡镇水厂二次转压泵站

       应用于乡乡镇水厂的二级或多级转压泵站，泵站之前可以联动控制，可以根据高水位水箱液信高度来联动启停一级泵站后延时启动二级转压泵站，无需敷设信号信及光纤，通过4G远程通讯，减省设备维护，可以远程监控现场设备运行数据，如进水压力或液位，设备出水压力、运行频率、运行电流、每台泵设备运行状态，电源相序、变频器运行状态等等上传到现场采集设备，上传到厂区监控中心，管理人员随时可以通地手机平台进行监控现场设备，并可能过手机接收现场运行异常报警，可以设定异常工作数据值，如当出水压力低于设定60%系统报警提示等报警提示，设具有远程设备故障断电重启等功能，山区泵房也增设雷电时人工断电，减少当雷电时段因雷电造成设备损坏的机率，降低设备运行故障，减少泵房设备人员来回奔波泵房人力、物力，提高设备安全性。

2、城市供水系统

        在城市大型供水厂的水泵房，远程监控系统可以确保整个城市的供水安全、稳定。通过对多个水泵房的集中监控，可以实现水资源的合理分配和调度，提高供水质量和效率。
3、小区二次供水系统
       对于高层住宅小区的二次供水设备，远程监控可以方便物业管理公司实时了解设备运行情况，及时处理设备故障，保障居民的正常用水需求，并且可以根据居民用水高峰和低谷时段合理调整供水策略。
4、工业供水系统
       在工业生产中，如工厂的冷却循环水系统、工艺用水系统等，远程监控能够保证供水设备的持续稳定运行，避免因供水问题导致的生产中断，同时可以通过优化供水控制降低工业用水成本。
