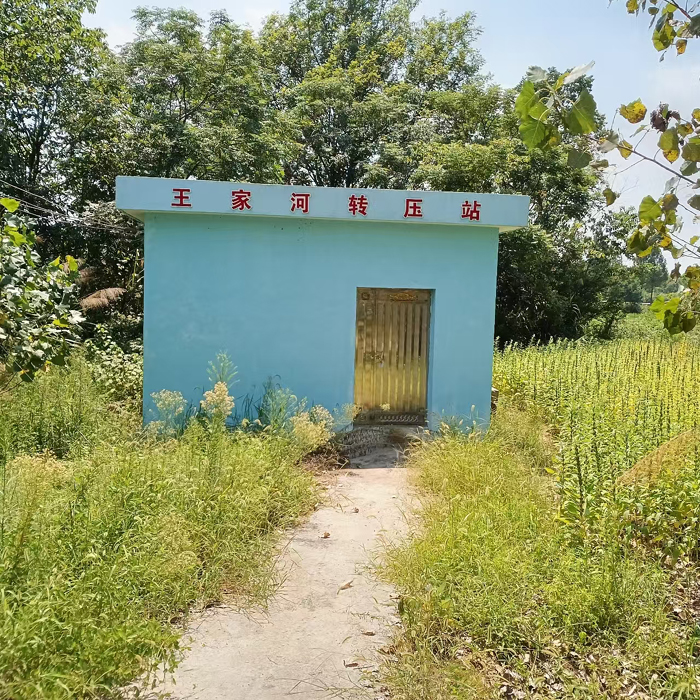

王家河转泵站基本情况：

一、工作原理：

• 无负压原理：无负压供水转压泵站采用稳流补偿器和真空抑制器等装置。当市政管网或水源的水量和压力充足时，设备直接从管网取水，利用稳流补偿器储存一定量的水，以平衡用水高峰时的流量需求。同时，真空抑制器能有效防止管道内产生负压，避免对市政管网或水源造成影响。

• 变频加压原理：通过变频器调节水泵电机的转速，根据实际用水量自动调整水泵的运行频率。当用水量较小时，水泵低速运行；用水量增大时，水泵自动加速，使供水压力始终保持在设定值，实现恒压供水，达到节能和稳定供水的目的。

二、系统组成：

• 进水系统：包括与市政管网或水源连接的管道、阀门、过滤器等，用于引入水源，并对水进行初步过滤，防止杂质进入系统，影响设备运行。

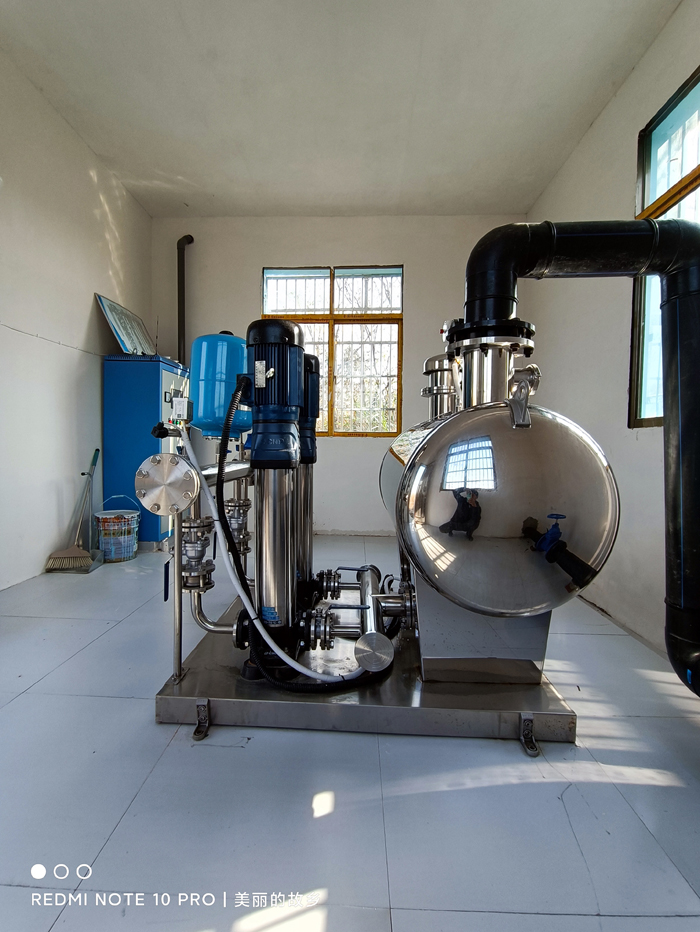

• 稳流补偿系统：主要由稳流补偿器组成，是一个具有一定容积的罐体，用于储存和调节水量，稳定进水压力，保证水泵的正常吸水。

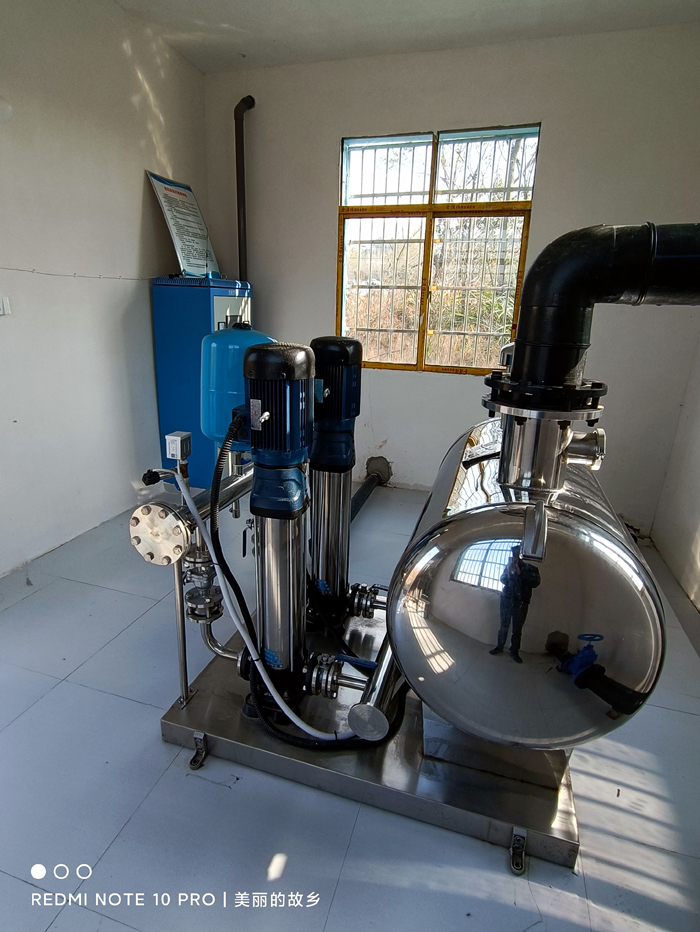

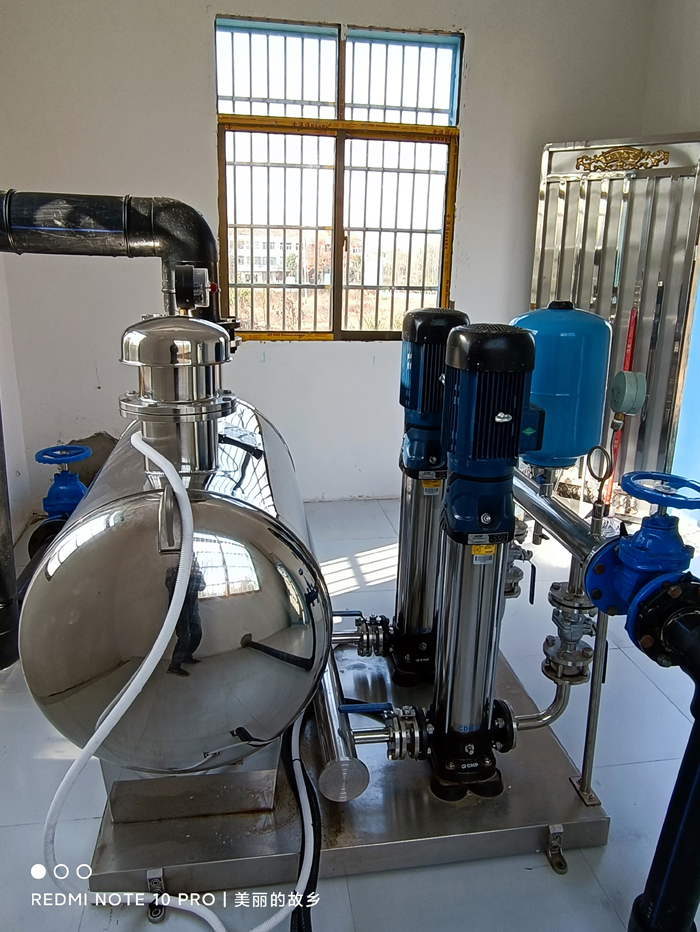

• 水泵机组：水泵是供水系统的核心部件，负责将水从低处提升到高处，并提供足够的压力，该转压泵站选用2台南方泵业不锈钢立式多级变频离心泵，流量5吨，扬程110米，功率：3KW。

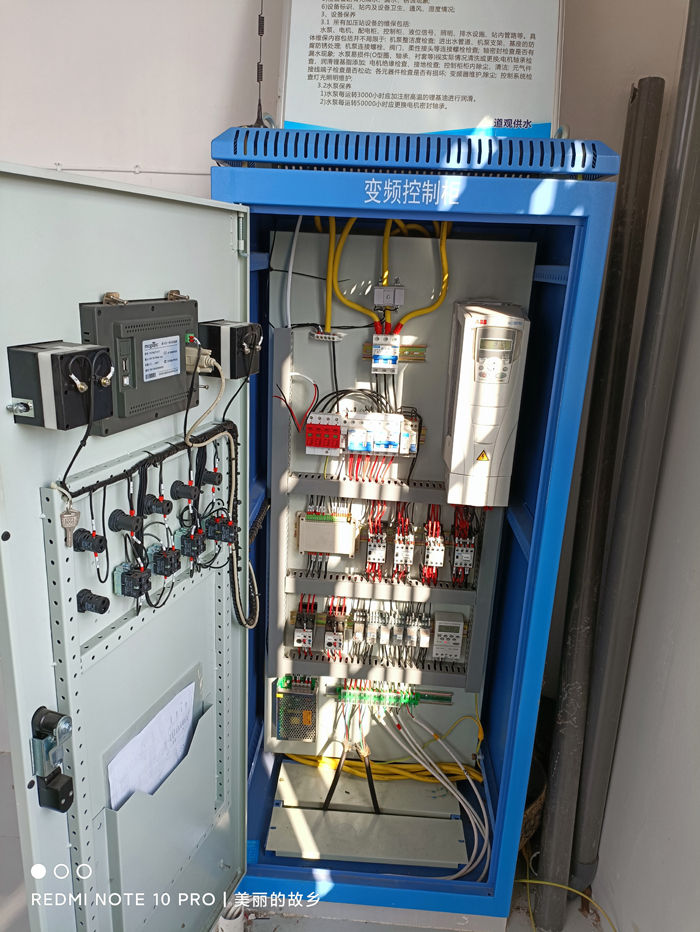

• 变频控制系统：以ABB变频器为核心，结合可编程控制器（PLC）、触摸屏、压力传感器等设备，对水泵的运行进行自动控制。根据压力传感器反馈的实际压力值，与设定压力值进行比较，通过变频器调整水泵电机的转速，实现恒压供水控制。

• 出水系统：包括出水管道、阀门、止回阀等，将经过加压后的水输送到农村供水管网，为用户提供用水。

• 保护系统：配备有过压保护、欠压保护、过载保护、短路保护、漏电保护、缺水、出水管网超压爆管保护等装置，当系统出现异常情况时，能及时切断电源，保护设备和人员安全。

三、无负压供水设备优势：

• 节能高效：采用变频调速技术，根据实际用水量自动调整水泵运行频率，避免了传统供水方式中水泵恒速运行造成的能源浪费，节能效果显著。

• 占地面积小：设备结构紧凑，无需建造大型的水池或水塔，节省了大量的土地资源，尤其适用于农村土地资源相对紧张的情况。

• 水质保障：由于直接从市政管网或水源取水，减少了水在水池或水塔中储存时可能产生的二次污染，保证了供水水质。

• 运行稳定可靠：具有完善的保护系统和自动控制系统，能实时监测和调整设备运行状态，减少了故障发生的概率，提高了供水的稳定性和可靠性。

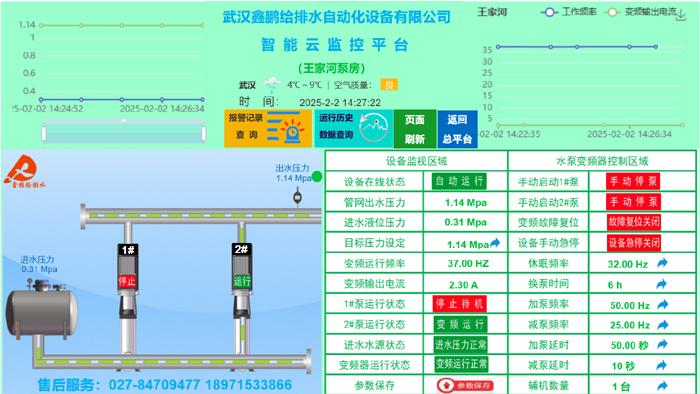

• 智能化程度高：可实现远程监控和自动化管理，工作人员通过手机或电脑即可实时了解设备运行情况，进行远程操作和维护，降低了管理成本和劳动强度，当设备故障可实时报警，并远程复位功能。

四、应用场景：

• 农村集中供水：为农村居民点、村庄、附近寺庙等提供集中供水，满足村民的日常生活用水需求，如饮用、洗漱、烹饪等。

• 农村学校、医院供水：为农村学校、卫生院等公共机构提供稳定的用水，保障教学、医疗等活动的正常进行。

• 农村小型企业供水：为农村地区的小型加工厂、养殖场等企业提供生产用水，支持农村经济发展
