全自动静音节能全变频供水设备特点

1、智能化程度高，实现恒压变流量、多恒压变流量、变压变流量等多种方式

设备采用PLC结合一对一变频控制系统，系统能够实时通过传感器监测用户管网压力，根据监测压力与设定压力的差异，通过降低或升高变频器频率的方式来保证用户端恒压供水。当用水高峰期一台泵无法满足出口压力时就会增加投入的水泵数量，当用水量减少时，系统会自动调节，逐步减少工作的水泵台数并降低频率，适时满足用水需求，控制精度可达±0.01Mpa。

2、完全自动化，实现远程监控，保护功能全

本设备不仅能够实现全自动控制，而且具有手动/自动切换功能；同时具有压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水失压保护、漏水侦测补偿、不用水停泵、瞬间跳闸保护等常用功能。并可根据客户需求配备主副泵定时轮换、LED显示、RS485/RS232总线接口（可定制），可视化远程调整、监测和维护等功能。

静音节能变频供水成套控制系统可选配二次供水平台管理模块，支持远程控制，实时反馈设备运行工况，并可配置手机APP功能模块，通过手机实时监测调试设备。

3、卫生无污染，无水锤

本设备采用静音不锈钢立式多级离心泵，整套设备运行平稳。产品中的所有过流部件如：水泵、阀门、管道、水箱等均采用不锈钢等不锈钢材料制造，全套设备联接后构成一个密闭系统，因而完全杜绝水质二次污染，符合国际涉水卫生规范。

设备水箱采用SUS304材质,通气孔、人孔、溢流口均配置防护装置。通气孔和人孔均需配置过滤网。水箱内外需配置不锈钢爬梯。排污口配置不锈钢阀门，并配置SUS304导流装置，确保水箱内无水流死角，并可选配水箱冲洗模块，利用设备压力定期对水箱进行冲洗清洁，有效保证水箱水质。

静音节能变频供水设备控制系统其控制程序内置了软启动、软停车、系统压力实时反馈调节等前沿技术，系统运行稳定；从而有效抑制系统压力变化速度，消除水锤。并完全克服传统设备压力突破之缺点，免除了水锤对管网的破坏这一巨大隐患。

4、设备效率高，节能效果显著，延长产品使用年限

 静音节能变频供水设备采用的不锈钢立式多级离心泵机械密封采用博格曼品牌，轴承采用SKF或NSK品牌，使用设备性能及使用年限远高于市场同类产品，比普通地面泵泵效高，并配置ABB IE3级能效电机，符合GB节约能源的要求。控制系统由ABB系列变频器按先进PID算法自动控制多台水泵联合运行，可靠地实现软启动，无冲击电流，机械磨损小，可延长设备使用年限 ，根据用水量变化，可完成泵组的循环变频，按照先开先停的原则运行，均衡各泵的工作量，从而延长水泵年限。设备效率高，节能效果显著，设备能自动检测，自动调节用户管网水量、水压，使水泵始终运行在高效区。实现微分控制时，对多路泵进行软启动调速运行，必要时切换为工频运行，具备手动操作功能，当变频器、控制器故障时，将转换开关切入“手动”位置，人工操作面板上各泵的启停按纽，实现连续供水。

5、小流量工况的保压设置

静音节能变频供水设备变频控制程序内置一套小流量工况专用PID调节程序，系统组判定设备处于小流量工况时即切换至设备小流量工作模式。设备运行频率降低，起泵延时增长，有效降低了加压水泵起停频次可有效消除低频小流量工况下加压水泵频繁启动的现象。

6、设备外形美观大方、维修简便、防护能级高

该设备整体外观，所有配套的阀门、管道均使用卫生级不锈钢制造，保证了水质的卫生。该产品经过多地卫生监督局检疫，均能达到要求。整体外观整洁美观、实用大方，其加压主泵电机防护等级IP55，设备控制柜防护等级IP54，特殊工况下仍能保证设备稳定运行。当供水设备中的任意一台泵组故障时，只需将此台泵组两端的阀门关闭后即可任意拆装，并不影响其它泵组运行。设计更加自动合理，相当于无需人工看守并便于保养。

7、水箱智能模块化控制、保证水量和水质

静音节能变频供水设备产品，过流部件材质为SUS304不锈钢，其配套设施不锈钢焊接式水箱，主要材料组成为SUS304-2B不锈钢板，结构合理，内壁光洁，内拉筋无毛刺、不渗漏。每套水箱设备配置WST-2A型水箱自洁消毒器，设备水质按《GB/T5750.4.10.11.12-2006生活饮用水标准检验方法》检验。结果表明：水质中色、浑浊度、臭和度、肉眼可见物、PH、臭氧、溴酸盐、甲醛、菌落总数、总大肠杆菌群等指标均符合《GB5749-2006S生活饮用水标准》的要求。

不锈钢焊接水箱，采用SUS304-2B环保材料制作，采用密闭式结构设计，可以防止外界污染源侵入水箱。水箱（40立方及以上）标配导流墙并按需设计自动冲洗装置，破坏水箱中的死水层和滞留层。

不锈钢焊接水箱采用模拟量水位采集元件及水位监控报警元件，配置完备的进水、出水、溢流、排污管路、检修人孔、内外爬梯等，配置阀门及所有过流部件SUS304，每台水箱设置自洁消毒器具有完备的过流、储水、液位显示、报警、溢流排污及自洁功能，在高液位停止水箱进水，能有效减少市政管网高峰供给负担并保证水箱水质充分循环。

该设备水箱内部设有静压式液位传感器及遥控液位浮球，精确控制水箱内的液位高度。当水箱处于中液位时进水阀打开开始进水，当水箱处于高液位时进水阀关闭停止进水。如果此时继续往水箱中注水，那么水箱中的水就会通过溢流管向排水槽排水，并且溢流水位报警装置开始报警。

5、先进智能全变频控制系统，有效节能达30%

   该设备采用一台变频器对应一台泵的全变频控制模式，系统会根据用户的实际用水情况，来控制每台泵都处于较好效率区工作，小流量时设备进入休眠保压状态。相对于传统的工频或工变频产品其节能效率达到30%以上。

6、完善的防雷、相序保护系统

设备具有防雷及相序保护功能。控制柜内装有浪涌保护器，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护设备或系统不受冲击而损坏；控制柜内装有相序保护器，其作用是当临时用电线路变为正式用电线路、线路维修以及其他人为因素造成相序的变化时，避免设备出现瘫痪甚至损毁的情况，保障设备安全。

7、双系统供水，控制器故障时保证供水安全

该设备相对于传统产品，增加的应急运行模式，避免了由于PLC故障而造成的供水中断情况；应急模式下设备由出水口的电接点压力表来控制，保证了对用户的安全、持续供水。为了解决由于控制系统的内部程序错误而造成设备无故停机的问题，我们在控制系统中增加了软件自检功能，这个功能可以排除肉眼难以发现的系统故障及潜在隐患，使系统的安全性大大提高。

8、实时监测，响应时间短，恒压精度达±0.01Mpa

设备采用出水口压力恒压控制，根据出口压力自动调节水泵运行频率和台数，保证出口压力一直恒定在设定值。恒压控制的精度能直观的反应供水设备的优劣，恒压控制系统是一个综合性的问题，采用的一对一变频控制技术，通过PLC内置PID高速运算，以较快的响应速度调节频率，保证出水压力的较小波动，同时，控制系统还会根据客户的实际用水习惯，进行自学习，优化控制逻辑，设备在出水端安装有气压罐稳压，对可能发生的压力波动，都有了很好的防护措施，可以保障运行压力控制精度在±0.01Mpa。

9、即时通讯、无人值守实现泵房智能化管理

设备采用PLC结合一对一变频控制系统，系统能够实时监测用户管网压力，根据监测压力与设定压力的差异，通过降低或升高变频器频率的方式来保证用户端恒压供水。当用水高峰期一台泵无法满足出口压力时就会增加投入的水泵数量，当用水量减少时，系统会自动调节，逐步减少工作的水泵台数及降低频率，适时满足用水需求。

设备通过公共光纤网络或宽带网络，组成二次供水VPN网络进行数据通信，提供标准的通讯协议和接口（以工业以太网TCP/IP通讯协议为主），并设置备用通道应急传输主要数据。信号传输方式：PLC具有以太网通讯、MODBUS等多种通讯协议接口；PLC和各变频器之间采用MODBUS通讯协议进行数据交换和信号传输，并相互协调变频器之间的同步运行；控制柜与远程监控平台采用工业以太网通讯协议通过VPN网络完成数据流、报警信号、图形图像的传输。

设备具有远程监控、远程数据监测功能，该功能由云服务器、传输网络、设备自动控制系统组成。用户可以通过安装在上位机中的软件对上传的数据如：进出水压力、流量、电流、电压、能耗等进行分析。传输网络负责数据的传输和控制指令的下发，可采用有线或无线方式或二者的结合；设备自动控制系统负责泵房设备的就地控制，如泵的启停、切换及传感器数据的采集、故障报警等；管理软件分C/S、B/S和基于IOS/Android的移动平台组成，负责包括信息的汇总，控制指令的下发，报表系统、综合报警、故障诊断、运行分析。进水口具有压力及液位保护功能，当进水端无水时，系统停机并报警。

全自动静音节能变频供水设备系统简介

1、静音节能变频供水设备系列全变频恒压供水设备基本组成

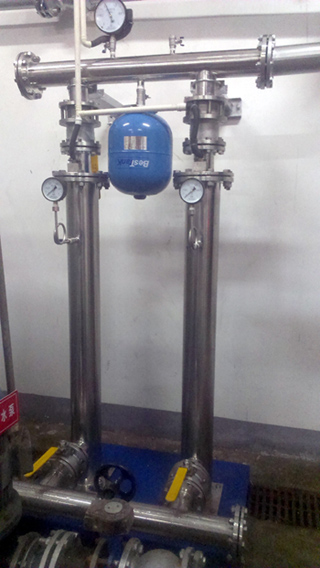

武汉鑫鹏静音变频恒压供水设备由吸水总管、高效加压水泵、变频控制器、出水总管、出水压力传感器、气压水罐、显示屏、阀门、管道等组成。

2、静音节能变频供水设备系列全变频恒压供水设备控制原理

1）系统用水量不大于设备中的单台水泵额定流量：

 当值水泵从储水箱吸水，出水压力传感器检测到设备出口端压力不能满足用户不利用水点所需压力要求时，全变频恒压控制系统自动控制设定的当值工作水泵启动运行，随输出频率的升高，电机转速加快。当出水压力传感器检测到设备供水压力达到系统设定压力值（参数预先设定）时，电机转速稳定，系统达到初始平衡，工作水泵在大于设备较低做功频率（≥25Hz）状态下变频运行；

2）系统用水量增大（低于单台水泵额定流量工作点）：

出水压力传感器检测到设备出口端压力不能满足用户

不利用水点所需压力要求，变频控制器输出频率继续升高，水泵、电机转速加快，设备供水流量增加，保持供水压力恒定。

3）系统用水量超出单台水泵额定流量范围：

系统用水量超过工作水泵额定流量工作点后，单台水泵运行不能维持系统设定的目标压力。全变频恒压控制系统通过检测出水口压力及主、辅机运行频率，由RS485通讯实现多工作泵联合运行。此时工作泵为全变频控制模式，达到等量同步效率均衡的恒压供水工况。

4）系统用水量减少（工作泵运行频率大于减泵频率）：

全变频恒压控制系统控制各泵运行频率同步等量降低，保持供水压力恒定。并通过监测调控工作泵运行频率，使设备泵组运行在高效率区段。

5）当系统用水量减少（工作泵运行频率低于减泵频率）:

当设备运行频率降到减泵频率时，全变频恒压控制系统自动减少投入运行的工作泵数量；直至退出多工作泵并联全变频运行状态，回到单台水泵额定流量范围内变频运行的工况。

6）当系统用水量减少（工作泵频率降至休眠频率）：

 工作泵频率降至休眠频率（25Hz，参数预先设定），变频器休眠，工作泵停转，启动小型水泵（系统选配）变频供水或由气压水罐稳压供水。这时全变频恒压控制系统随时监视出水压力传感器变化，当出口压力低于系统所设定的唤醒压力值（参数预先设定，一般为设备出口压力设定值的90%～95%）时，工作泵重新启动运行，重复上述工作程序。

7）防止水泵空转的保护措施

设备运行中，当前端水箱水位低于设定值，低液位信号被触发，工作水泵将停止运行，以避免水泵干转运行。

8）小流量工况下的保护措施

 用水低峰时段，工作水泵退出运行，全变频恒压控制系统按设定程序控制设备配置的小型水泵（系统选配）代替工作水泵（系统选配）代替工作水泵变频辅助运行，可有效避免主工作泵频繁启动保证系统供水平稳，降低设备整机运行能耗。

与微机控制变频调速供水设备配置的小型水泵均为工频运行方式不同，全变频恒压供水设备配置的小型水泵也是通过全变频恒压控制系统控制运行。全变频恒压控制系统独特的RS485通讯功能，可以实现工作水泵与小型水泵间的通讯与数据共享，使小型水泵变频运转，并保持系统压力恒定。当系统用水量极小，小型水泵停止运行时，设备配置的小型气压水罐可维持系统的正常供水。

9）其他保护措施

除具备以上保护措施外，武汉鑫鹏给排水静音节能变频恒压供水设备系列全变频恒压供水设备还具有以下保护及控制功能。

①辅机备份主机功能；

②变频控制器过热保护功能；

③泵组定时轮换功能；

④故障显示功能；

⑤水泵干转保护功能；

⑥系统超压保护功能；

⑦系统运行实际压力值与仪表显示压力值不一致时的压力校准功能；

⑧防止远程控制运行数据中断功能（远程参数设定保存）；

⑨防止非管理人员擅自操作的控制器锁定与解锁功能。

10）气压水罐的配置

当用户用水量不均衡且持续时间较长、系统低谷用水量偏离工作泵高效区较多且又超过设备配置的小型气压水罐供水能力时，宜增加配置小型水泵在低谷用水量时辅助运行，避免主工作泵频繁启动。在设备运行过程中当水泵相互切换时气压水罐有利于保持系统工作压力的稳定；减少水泵、电机频繁启停次数，增加机械及电气元件可靠性，气压水罐还有助于消除系统可能出现的水锤现象。
